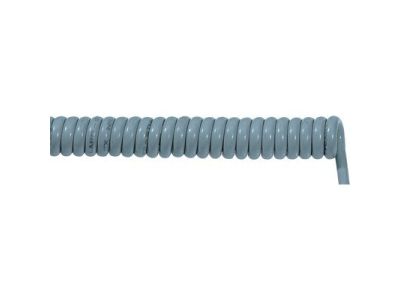

Przewód spiralnyy OLFLEX SPIRAL 400 P 4G0,75/1000 | 70002635 Lapp Kabel

Opis i Kluczowe Cechy

Przewód spiralny ÖLFLEX SPIRAL 400 P 4G0,75/1000 (symbol 70002635) to elastyczne połączenie w formie spirali przeznaczone do sterowania i zasilania odbiorników w warunkach przemysłowych. Wyposażony w cztery żyły o przekroju 0,75 mm² (oznaczenie żył – liczby), napięcie znamionowe U0/U wynosi 300/500 V. Długość w stanie ściśniętym to 1000 mm, a po rozciągnięciu osiąga do 3000 mm, co zapewnia duży zakres pracy bez ryzyka przeciążenia materiału. Płaszcz wykonany z poliuretanu (PUR) gwarantuje odporność na działanie wielu agresywnych substancji oraz wysoką wytrzymałość mechaniczną.

• Płaszcz PUR: Odporność na kontakt z wieloma rodzajami substancji smarnych na bazie olejów mineralnych, rozcieńczonymi kwasami, alkalicznymi roztworami wodnymi i innymi chemikaliami – długa żywotność w trudnym środowisku.
• Wysoka siła naprężenia: Długość rozciągania do 3 razy długości ściśniętej spirali – bezpieczna praca w aplikacjach wymagających ruchomych połączeń.
• Podwyższona wytrzymałość: Odporny płaszcz PUR zapewnia lepszą ochronę przed uszkodzeniami mechanicznymi w porównaniu do standardowych PVC – sprawdzi się w maszynach i urządzeniach przemysłowych.
• Napięcie znamionowe 300/500 V: Odpowiedni do obwodów sterowniczych i zasilających o napięciu do 500 V – bezpieczeństwo pracy zgodne z przeznaczeniem.
• Oznaczenie żył liczbami: Ułatwia identyfikację żył podczas montażu i serwisu – oszczędność czasu i redukcja ryzyka błędów.

Zgodność z Normami

Przewód spiralny ÖLFLEX SPIRAL 400 P 4G0,75/1000 został zaprojektowany zgodnie z obowiązującymi standardami europejskimi oraz normami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej dla wyrobów elektrycznych.

Zastosowanie

Dzięki swojej konstrukcji i odporności chemicznej przewód znajduje zastosowanie w wymagających środowiskach przemysłowych, gdzie wymagana jest elastyczność i niezawodność.

• Jako przewody sterownicze i zasilające w maszynach przemysłowych – do podłączenia elementów wykonawczych, czujników i siłowników.
• W budowie maszyn (konstrukcja mechaniczna i elektryczna) – do prowadzenia w ruchomych zespołach, gdzie wymagana jest spiralna forma i wielokrotne zginanie.
• W budowie aparatury przemysłowej – do połączeń pomiędzy szafami sterowniczymi a ruchomymi elementami urządzeń.
• W aplikacjach wymagających odporności na oleje, smary i rozcieńczone chemikalia – np. w przemyśle motoryzacyjnym, maszynowym lub chemicznym.

Wskazówki Montażowe

Montaż przewodu spiralnego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Przekrój przewodu (0,75 mm²) należy dobrać do spodziewanego prądu obciążenia zgodnie z normami instalacyjnymi. Podczas układania spirali należy unikać nadmiernego rozciągania przekraczającego deklarowaną długość maksymalną (3000 mm). Połączenia żył wykonać zgodnie z dokumentacją techniczną producenta – zalecane stosowanie odpowiednich końcówek i narzędzi zaciskowych.

FAQ

• Czy przewód jest odporny na oleje i smary? Tak, płaszcz PUR zapewnia odporność na kontakt z wieloma rodzajami substancji smarnych na bazie olejów mineralnych oraz na rozcieńczone kwasy i alkaliczne roztwory wodne, co potwierdza producent.
• Jaki jest maksymalny zakres długości przy rozciąganiu? Długość w stanie ściśniętym wynosi 1000 mm, a po rozciągnięciu może osiągnąć do 3000 mm, czyli trzykrotność długości spoczynkowej. Nie zaleca się przekraczania tej wartości.
• Do jakiego napięcia może być używany przewód? Napięcie znamionowe wynosi U0/U = 300/500 V, co oznacza, że przewód nadaje się do pracy w obwodach sterowniczych i zasilających o napięciu fazowym do 300 V i międzyfazowym do 500 V.
