Kabel enkoderowy OLFLEX SERVO FD 798 CP 9x0,5 0,6/1kV BĘBEN | 0036914 Lapp Kabel

Opis i Kluczowe Cechy

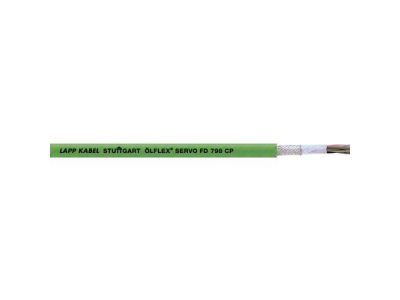

Kabel enkoderowy ÖLFLEX® SERVO FD 798CP (symbol 0036914) o konstrukcji 9x0,5 mm² to wysokojakościowy przewód zaprojektowany do elastycznych zastosowań w ruchomych częściach maszyn i prowadnicach łańcuchowych. Płaszcz zewnętrzny wykonany z poliuretanu (PUR) zapewnia wyjątkową odporność na oleje, smary mineralne i chemikalia, a także wysoką odporność mechaniczną. Ekranowanie kabla gwarantuje kompatybilność elektromagnetyczną (EMC), co jest kluczowe dla precyzyjnych systemów enkoderowych. Przeznaczony do pracy w ekstremalnych warunkach temperaturowych (od -40°C) i środowiskowych (suche, wilgotne, oleiste).

• 9 żył o przekroju 0,5 mm²: Zapewnia odpowiednią ilość przewodów sygnałowych do podłączenia enkoderów i przetworników częstotliwości.
• Płaszcz PUR: Odporny na oleje, smary, chemikalia i wysokie obciążenia mechaniczne – idealny do trudnych warunków przemysłowych.
• Ekranowanie EMC: Chroni sygnał przed zakłóceniami elektromagnetycznymi, co zapewnia stabilną transmisję danych w długich ścieżkach transmisji.
• Zakres temperatury od -40°C: Zachowuje giętkość i funkcjonalność w ekstremalnych warunkach mrozu, co umożliwia stosowanie w aplikacjach zewnętrznych i chłodniach.
• Kompatybilność z prowadnicami łańcuchowymi: Zaprojektowany do pracy w ruchomych aplikacjach z dużym przyspieszeniem (klasa „Extended Line” LAPP), co wydłuża żywotność kabla i redukuje koszty eksploatacji.

Zgodność z Normami

Kabel spełnia wymagania norm europejskich i amerykańskich (UL/CSA), co potwierdza jego zgodność z rygorystycznymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Przewód posiada certyfikację UL/CSA, umożliwiającą stosowanie na rynku północnoamerykańskim. Konstrukcja kabla jest zgodna z dyrektywami CE i spełnia wymogi dotyczące ekranowania oraz odporności chemicznej.

Zastosowanie

Kabel enkoderowy ÖLFLEX® SERVO FD 798CP 9x0,5 mm² dedykowany jest do precyzyjnych zastosowań w przemyśle, gdzie wymagana jest niezawodna transmisja sygnałów i odporność na trudne warunki środowiskowe.

• Podłączenie systemów sprzężenia zwrotnego w serwosilnikach do przetworników częstotliwości – kluczowy element w układach sterowania CNC i robotach przemysłowych.
• Zastosowanie w prowadnicach łańcuchowych maszyn CNC, obrabiarek i linii produkcyjnych – odporność na ciągłe zginanie i wysokie obciążenia mechaniczne.
• Praca w surowych warunkach przemysłowych: hale produkcyjne z obecnością olejów, smarów, chemikaliów oraz środowisko zewnętrzne (np. maszyny budowlane).
• Systemy automatyki i robotyki wymagające stabilnej transmisji sygnałów – kompatybilność z enkoderami czołowych producentów.

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie upewnić się, że napięcie zostało odłączone od instalacji. Kabel należy prowadzić w taki sposób, aby uniknąć nadmiernego zginania, szczególnie w miejscach mocowania do prowadnic łańcuchowych. Promień gięcia nie powinien być mniejszy niż 10-krotna średnica zewnętrzna kabla. Podczas układania zwrócić uwagę na kompatybilność z promieniem gięcia prowadnicy. Unikać naprężeń mechanicznych i tarcia kabla o ostre krawędzie. Po montażu zaleca się przeprowadzenie testu ciągłości i ekranowania.

FAQ

• Czy kabel nadaje się do stosowania na zewnątrz? Tak – płaszcz z poliuretanu (PUR) oraz konstrukcja kabla zapewniają odporność na warunki atmosferyczne, promieniowanie UV i niskie temperatury do -40°C, co umożliwia stosowanie w aplikacjach zewnętrznych.
• Jaka jest maksymalna temperatura pracy kabla? Kabel zachowuje swoje właściwości w zakresie temperatur od -40°C do +80°C (dane producenta). Powyższe wartości należy potwierdzić w dokumentacji technicznej produktu.
• Czy kabel posiada certyfikat UL/CSA? Tak – przewód posiada certyfikację UL/CSA, co potwierdza jego zgodność z normami bezpieczeństwa obowiązującymi na rynku północnoamerykańskim.
