Kabel enkoderowy OLFLEX SERVO FD 798 CP 4x2x0,25 BĘBEN | 0036921 Lapp Kabel

Opis i Kluczowe Cechy

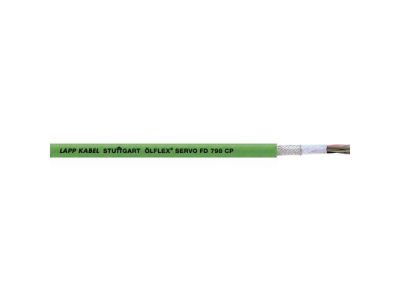

Kabel enkoderowy ÖLFLEX SERVO FD 798 CP o symbolu 0036921 firmy LAPP to przewód ekranowany 4x2x0,25 mm² o napięciu znamionowym 30 V, przeznaczony do pracy w prowadnicach łańcuchowych w klasie Extended Line. Płaszcz z poliuretanu (PUR) zapewnia wysoką odporność mechaniczną oraz ochronę przed olejami i chemikaliami, co sprawdza się w trudnych warunkach przemysłowych. Konstrukcja przewodu umożliwia bardzo elastyczne, ciągłe giętkie zastosowanie w ruchomych częściach maszyn.

• Ekranowanie: Skutecznie redukuje zakłócenia elektromagnetyczne (EMC), co zapewnia niezawodną transmisję sygnału w systemach enkoderów i serwonapędów.
• Płaszcz PUR (poliuretan): Odporny na środki smarne na bazie oleju mineralnego, środki chemiczne oraz wysokie obciążenia mechaniczne – wydłuża żywotność kabla w agresywnym środowisku.
• Zakres temperatur -40°C: Zachowuje giętkość nawet w bardzo niskich temperaturach, co umożliwia pracę na zewnątrz i w chłodniach.
• Przeznaczenie do prowadnic łańcuchowych (Extended Line): Trwałe zastosowanie na długich odcinkach lub przy dużym przyspieszeniu – redukuje koszty eksploatacji i zwiększa wydajność maszyn.
• Atest UL: Zgodność z normami północnoamerykańskimi ułatwia eksport i zastosowanie w instalacjach wymagających certyfikacji UL/CSA.

Zgodność z Normami

Produkt posiada certyfikat UL/CSA zgodny z danymi technicznymi, co umożliwia stosowanie go na rynku północnoamerykańskim. Spełnia ogólne wymagania norm europejskich oraz standardów DIN dla przewodów sterowniczych i enkoderowych w zastosowaniach przemysłowych. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Kabel ÖLFLEX SERVO FD 798 CP 4x2x0,25 został zaprojektowany do wymagających aplikacji wymagających elastyczności, odporności na oleje i zakłócenia EMC. Idealnie sprawdza się w:

• Podłączeniu systemu sprzężenia zwrotnego w serwosilniku do przetworników częstotliwości.
• Komunikacji z enkoderami obrotowymi czołowych producentów w napędach serwo i maszynach CNC.
• W suchych, wilgotnych oraz surowych i oleistych warunkach otoczenia, np. w przemyśle maszynowym, motoryzacyjnym i spożywczym.
• Prowadnicach łańcuchowych na długich odcinkach lub przy dużych przyspieszeniach – klasa Extended Line zapewnia maksymalną wydajność.

Wskazówki Montażowe

Montaż i podłączenie kabla enkoderowego powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel przeznaczony jest do układania w prowadnicach łańcuchowych – przy montażu należy przestrzegać minimalnych promieni gięcia oraz sił ciągnących zalecanych przez producenta. Przekrój żył (4x2x0,25 mm²) dobrano do prądu sygnałowego – nie stosować do zasilania silników ani obwodów siłowych. Ekran należy podłączyć do zacisku uziemienia zgodnie z wymogami EMC.

FAQ

• W jakiej temperaturze kabel zachowuje giętkość? Kabel zachowuje giętkość w temperaturze do -40°C, co pozwala na pracę w bardzo niskich temperaturach, np. na zewnątrz lub w chłodniach.
• Czy kabel jest odporny na olej i chemikalia? Tak, płaszcz z poliuretanu (PUR) jest odporny na działanie środków smarnych na bazie oleju mineralnego oraz wysoce odporny na działanie środków chemicznych, co czyni go idealnym do trudnych warunków przemysłowych.
• Czy posiada certyfikat UL? Tak, produkt posiada atest UL/CSA zgodny z danymi technicznymi, co umożliwia jego stosowanie na rynku północnoamerykańskim.
