Kabel falownikowy OLFLEX SERVO FD 796 P 4G10+(2x1,5) BĘBEN | 0025323 Lapp Kabel

Opis i Kluczowe Cechy

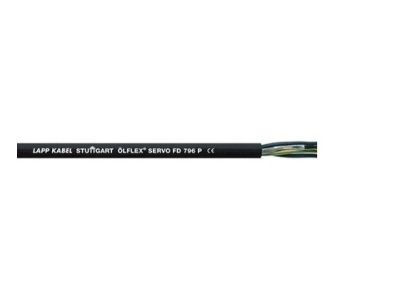

Kabel falownikowy ÖLFLEX® SERVO FD 796P 4G10+(2x1,5) (symbol 0025323) na bębnie to wysokiej klasy serwoprzewód zaprojektowany do elastycznych zastosowań w ruchomych częściach maszyn oraz prowadnicach łańcuchowych. Płaszcz zewnętrzny z poliuretanu (PUR) gwarantuje odporność na oleje mineralne, chemikalia i wysokie obciążenia mechaniczne, podczas gdy izolacja żył o niskiej pojemności zapewnia niezawodną transmisję sygnału nawet na długich odcinkach. Kabel zachowuje giętkość w temperaturach od -40°C do +90°C, co umożliwia stosowanie go w surowych warunkach zewnętrznych.

• Konstrukcja klasy Extended Line: Zapewnia wysoką elastyczność i trwałość przy dużych przyspieszeniach w prowadnicach łańcuchowych, minimalizując ryzyko uszkodzeń mechanicznych.
• Płaszcz PUR odporny na oleje i chemikalia: Chroni kabel przed działaniem smarów, płynów chłodzących i agresywnych substancji chemicznych, co wydłuża żywotność instalacji.
• Zakres temperatur pracy od -40°C do +90°C: Umożliwia stosowanie w zewnętrznych instalacjach narażonych na mróz oraz w wysokich temperaturach przemysłowych.
• Izolacja żył o niskiej pojemności: Zapewnia stabilną transmisję sygnałów w długich ścieżkach transmisji, kluczową dla precyzyjnych układów napędowych.
• Certyfikaty UL/CSA i atest VDE: Gwarantują zgodność z międzynarodowymi standardami bezpieczeństwa, umożliwiając stosowanie w różnych regionach, w tym na rynku północnoamerykańskim.

Zgodność z Normami

Kabel spełnia wymagania norm VDE, UL/CSA oraz posiada atesty UL. Został zaprojektowany zgodnie z międzynarodowymi standardami dla przewodów przemysłowych, w tym odporności na oleje, chemikalia i ekstremalne temperatury. Produkt posiada oznaczenie CE.

Zastosowanie

Kabel falownikowy ÖLFLEX® SERVO FD 796P 4G10+(2x1,5) przeznaczony jest do instalacji wymagających wysokiej elastyczności, odporności na warunki środowiskowe i niezawodnej transmisji sygnałów w układach napędowych.

• W prowadnicach łańcuchowych maszyn CNC oraz obrabiarek – do zasilania serwonapędów i transmisji sygnałów sterowniczych.
• W robotyce przemysłowej – jako połączenie ruchomych ramion robotów z układami sterowania.
• W instalacjach zewnętrznych narażonych na wilgoć, mróz i działanie chemikaliów – np. w maszynach budowlanych, górniczych lub rolniczych.
• Do podłączania przemienników częstotliwości i serwosilników w układach automatyki przemysłowej.
• W surowych warunkach przemysłowych – np. w hutnictwie, przemyśle chemicznym lub naftowym, gdzie wymagana jest odporność na oleje i wysokie temperatury.

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zaleceniami producenta. Podczas układania kabla w prowadnicach łańcuchowych należy zachować minimalny promień gięcia, aby uniknąć uszkodzeń mechanicznych. Zaleca się stosowanie odpowiednich elementów mocujących (uchwytów, prowadnic) chroniących kabel przed nadmiernym naprężeniem. Przed podłączeniem sprawdzić stan izolacji i ekranowania. Kabel należy układać w suchych, przewiewnych miejscach, z dala od źródeł ciepła i substancji chemicznych mogących uszkodzić płaszcz PUR. Podczas pracy unikać styczności z ostrymi krawędziami metalowymi.

FAQ

• Czy kabel można stosować w instalacjach zewnętrznych? Tak, kabel jest odporny na warunki atmosferyczne i może być stosowany na zewnątrz – zachowuje giętkość w temperaturze do -40°C i jest odporny na promieniowanie UV.
• Jaka jest maksymalna długość kabla w prowadnicach łańcuchowych? Klasa Extended Line pozwala na stosowanie kabla w prowadnicach o długości do kilku metrów, jednak dokładne parametry zależą od specyfikacji maszyny i zalecenia producenta. Należy przestrzegać maksymalnego dopuszczalnego naprężenia.
• Czy kabel posiada ekranowanie? Tak, konstrukcja przewodu obejmuje ekranowane pary żył sterowniczych (2x1,5), co zapewnia ochronę przed zakłóceniami elektromagnetycznymi – niezbędne do precyzyjnej transmisji sygnałów w układach napędowych.
