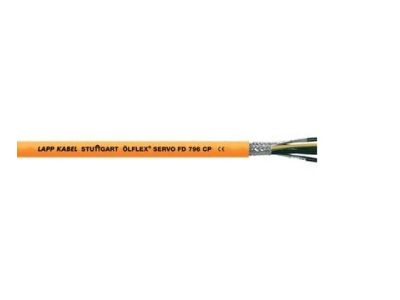

Kabel falownikowy OLFLEX SERVO FD 796 CP 4G50+(2x1,5) 0,6/1kV BĘBEN | 0027967 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX SERVO FD 796 CP o symbolu 0027967 to ekranowany przewód serwo z żyłami głównymi 4G50 mm² oraz parą żył sterowniczych (2x1,5 mm²), przeznaczony do pracy w układach z przemiennikami częstotliwości i serwosilnikami. Napięcie znamionowe U₀/U wynosi 0,6/1 kV, co pozwala na bezpieczne zasilanie napędów w typowych instalacjach przemysłowych. Płaszcz z poliuretanu (PUR) zapewnia wyjątkową odporność mechaniczną i chemiczną, a miedziany oplot ekranujący chroni przed zakłóceniami elektromagnetycznymi. Produkt należy do klasy wydajności LAPP Extended Line, gwarantującej trwałość w prowadnicach łańcuchowych.

• Budowa 4G50+(2x1,5): Cztery żyły główne o przekroju 50 mm² oraz dwie żyły sterownicze (ekranowana para) umożliwiają jednoczesne zasilanie silnika i podłączenie hamulca oraz czujnika temperatury w jednym kablu, redukując liczbę przewodów i oszczędzając miejsce.
• Napięcie 0,6/1 kV: Przystosowany do sieci niskiego napięcia w zastosowaniach przemysłowych, zapewnia odpowiednią izolację przy pracy z przekształtnikami częstotliwości.
• Płaszcz PUR odporny na oleje i chemikalia: Wytrzymuje działanie środków smarnych na bazie oleju mineralnego oraz płynów wiertniczych, dzięki czemu sprawdza się w trudnych warunkach otoczenia – suchych, wilgotnych i oleistych.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia oplotu chroni transmisję sygnałów sterowniczych i zasilania przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe przy długich trasach i w pobliżu innych urządzeń.
• Klasa Extended Line – prowadnice łańcuchowe: Zaprojektowany do ciągłego, bardzo elastycznego gięcia na długich odcinkach oraz przy dużych przyspieszeniach, zachowując żywotność mechaniczną wymaganą w nowoczesnych maszynach.
• Zakres temperatury do -40°C: Utrzymuje giętkość nawet w ekstremalnie niskich temperaturach, umożliwiając stosowanie na zewnątrz i w nieogrzewanych halach.

Zgodność z Normami

Kabel OLFLEX SERVO FD 796 CP posiada certyfikat UL/CSA zgodny z danymi technicznymi, co umożliwia stosowanie na rynku północnoamerykańskim. Produkt spełnia wymagania europejskich norm dla przewodów sterowniczych i siłowych w zakresie napięcia 0,6/1 kV oraz jest zgodny z dyrektywami Unii Europejskiej (oznakowanie CE). Dzięki wielocertyfikatowości zmniejsza różnorodność części w magazynie, upraszczając logistykę.

Zastosowanie

Kabel dedykowany jest do podłączania przemienników częstotliwości oraz serwosilników w maszynach i urządzeniach z ruchomymi częściami. Sprawdza się w następujących scenariuszach:

• Zasilanie i sterowanie serwonapędami w obrabiarkach CNC, robotach przemysłowych i pakowarkach.
• Transmisja sygnałów z czujników temperatury oraz sterowanie hamulcami w serwomotorach (dzięki ekranowanej parze sterowniczej).
• Instalacje w prowadnicach łańcuchowych na długich odcinkach (do kilkudziesięciu metrów) – np. w automatyce magazynowej i liniach montażowych.
• Praca na zewnątrz oraz w środowiskach narażonych na olej, chłodziwa i niskie temperatury (do -40°C) – np. w maszynach rolniczych, budowlanych lub pompach.

Wskazówki Montażowe

Montaż i podłączenie kabla może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa (odłączenie napięcia przed pracą). Należy stosować się do zaleceń producenta dotyczących minimalnego promienia gięcia (dla kabli ekranowanych PUR zalecany jest promień co najmniej 10–15-krotności średnicy zewnętrznej – wartości podane w karcie katalogowej). Przekrój żył sterowniczych (1,5 mm²) należy dobrać do obciążenia styków hamulca/czujnika, zgodnie z normą IEC 60204-1. Podczas układania w łańcuchu kablowym zapewnić odpowiednie odciążenie i unikać skręcania kabla. W przypadku stosowania na bębnie przed montażem rozwinąć kabel bez naprężeń.

FAQ

• Czy kabel jest odporny na działanie oleju i płynów wiertniczych? Tak, płaszcz z poliuretanu (PUR) został zaprojektowany specjalnie pod kątem odporności na środki smarne na bazie oleju mineralnego oraz płyny wiertnicze, co potwierdzają parametry techniczne. Można go stosować w suchych, wilgotnych i oleistych warunkach.
• Czy kabel nadaje się do pracy w niskich temperaturach? Tak, zachowuje giętkość aż do -40°C, dzięki czemu sprawdza się w nieogrzewanych halach, na zewnątrz oraz w klimacie umiarkowanym i zimnym.
• Jaką funkcję pełni ekranowana para żył sterowniczych (2x1,5)? Ekranowana para służy do podłączenia hamulca i/lub czujnika temperatury w serwomotorach. Miedziany oplot chroni ten sygnał przed zakłóceniami elektromagnetycznymi, co jest kluczowe przy długich trasach w łańcuchach kablowych.
