Kabel falownikowy OLFLEX SERVO FD 796 CP 4G50+2x(2x2,5) 0,6/1kV BĘBEN | 0027977 Lapp Kabel

Opis i Kluczowe Cechy

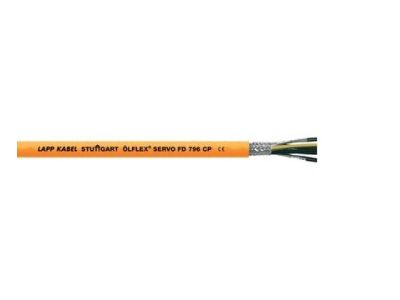

Serwoprzewód ÖLFLEX SERVO FD 796 CP (nr kat. 0027977) od LAPP to ekranowany kabel falownikowy o budowie 4G50+2x(2x2,5) i napięciu znamionowym U0/U 0,6/1 kV. Przeznaczony do bardzo elastycznych, ciągłych zastosowań w ruchomych częściach maszyn oraz prowadnicach łańcuchowych. Płaszcz z poliuretanu (PUR) zapewnia wysoką odporność mechaniczną i chemiczną, a miedziany oplot ekranujący chroni przed zakłóceniami elektromagnetycznymi.

• Napięcie znamionowe 0,6/1 kV: umożliwia bezpieczną pracę w sieciach niskiego napięcia o podwyższonych wymaganiach izolacyjnych.
• Budowa 4G50+2x(2x2,5): cztery żyły główne 50 mm² do zasilania serwosilników oraz dwie ekranowane pary żył sterowniczych 2,5 mm² do sygnałów hamulca i czujników temperatury.
• Płaszcz zewnętrzny PUR: wyjątkowo odporny na oleje mineralne, środki smarne, chemikalia i uszkodzenia mechaniczne – idealny do trudnych warunków przemysłowych.
• Miedziany oplot ekranujący o wysokim stopniu pokrycia: skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC), zapewniająca niezawodną transmisję sygnałów w pobliżu przemienników częstotliwości.
• Klasa wydajności Extended Line: przeznaczony do długich odcinków i dużych przyspieszeń w prowadnicach łańcuchowych, zachowuje giętkość nawet do -40°C.

Zgodność z Normami

Produkt posiada certyfikat UL/CSA zgodny z danymi technicznymi, umożliwiający stosowanie na rynku północnoamerykańskim. Kabel spełnia wymagania norm europejskich oraz posiada oznaczenie CE. Wielocertyfikatowość zmniejsza różnorodność części i upraszcza logistykę.

Zastosowanie

Kabel falownikowy ÖLFLEX SERVO FD 796 CP dedykowany jest do elastycznych połączeń w ruchomych częściach maszyn i prowadnicach łańcuchowych. Znajduje zastosowanie w:

• Podłączaniu przemienników częstotliwości i serwosilników w napędach.
• Sterowaniu i zasilaniu urządzeń w suchych, wilgotnych oraz oleistych środowiskach przemysłowych.
• Instalacjach z długimi trasami transmisji sygnałów, dzięki izolacji o niskiej pojemności.
• Zastosowaniach zewnętrznych, gdzie wymagana jest odporność na warunki atmosferyczne i promieniowanie UV.

Wskazówki Montażowe

Montaż i podłączenie kabla powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Należy przestrzegać minimalnego promienia gięcia podanego w karcie katalogowej producenta. Kabel przeznaczony do stosowania w prowadnicach łańcuchowych – przy układaniu unikać skręcania i zapewnić swobodę ruchu. Dobór zabezpieczeń nadprądowych i przekroju przewodu zgodnie z obowiązującymi normami i obciążalnością prądową.

FAQ

• Jaki jest stopień ochrony kabla? Kabel nie posiada klasy IP – jego ochrona wynika z budowy: ekranowanie zapewnia odporność na zakłócenia elektromagnetyczne, a płaszcz PUR chroni przed wilgocią i olejami.
• Czy kabel może być stosowany w prowadnicach łańcuchowych z dużym przyspieszeniem? Tak, produkt należy do klasy Extended Line, co oznacza zdolność do pracy na długich odcinkach i przy dużych przyspieszeniach.
• Czy kabel jest odporny na działanie olejów i smarów? Tak, płaszcz PUR jest odporny na oleje mineralne i większość środków chemicznych stosowanych w przemyśle.
