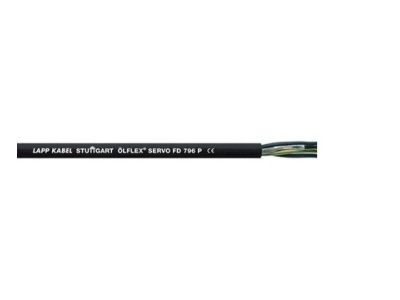

Kabel falownikowy OLFLEX SERVO FD 796 P 4G1,5+2X(2X0,75) BĘBEN | 0025327 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX® SERVO FD 796P (symbol 0025327) typu 4G1,5+2x(2x0,75) to zaawansowany serwoprzewód przeznaczony do elastycznych zastosowań w ruchomych częściach maszyn i prowadnicach łańcuchowych. Płaszcz zewnętrzny z poliuretanu (PUR) zapewnia wysoką odporność na działanie olejów, smarów, chemikaliów oraz warunki atmosferyczne. Napięcie znamionowe U0/U 0,6/1 kV oraz atest UL/CSA umożliwiają jego stosowanie w trudnych środowiskach przemysłowych, w tym w instalacjach narażonych na niskie temperatury do -40°C.

• Konstrukcja 4G1,5+2x(2x0,75): Zapewnia wysoką elastyczność i wydajność w prowadnicach łańcuchowych, z żyłami mocy 1,5 mm² i dwoma parami ekranowanymi żyłami sterowniczymi 0,75 mm².
• Płaszcz PUR o wysokiej odporności: Odporny na oleje mineralne, smary, chemikalia i promieniowanie UV – idealny do pracy w surowych warunkach przemysłowych.
• Zakres temperatur pracy od -40°C do +90°C: Zachowuje giętkość i parametry techniczne nawet w ekstremalnych warunkach klimatycznych.
• Atest UL/CSA: Umożliwia stosowanie kabla na rynku północnoamerykańskim, potwierdzając jego zgodność z międzynarodowymi standardami bezpieczeństwa.
• Klasa wydajności „Extended Line” LAPP: Przeznaczony do długich odcinków w prowadnicach łańcuchowych lub przy dużym przyspieszeniu, co zwiększa trwałość instalacji.

Zgodność z Normami

Kabel spełnia wymagania norm europejskich i międzynarodowych, w tym VDE, UL i CSA. Posiada certyfikaty potwierdzające jego zgodność z dyrektywami unijnymi (CE) oraz amerykańskimi standardami bezpieczeństwa. Produkt został zaprojektowany zgodnie z normami dla przewodów elastycznych stosowanych w ruchomych częściach maszyn.

Zastosowanie

Kabel falownikowy OLFLEX SERVO FD 796P znajduje zastosowanie w instalacjach wymagających wysokiej elastyczności i odporności na trudne warunki środowiskowe.

• Zasilanie i sterowanie serwonapędów oraz przemienników częstotliwości w maszynach przemysłowych.
• Instalacje w prowadnicach łańcuchowych o dużym zakresie ruchu i przyspieszeniu.
• Maszyny narażone na kontakt z olejami, smarami i chemikaliami (np. obrabiarki, roboty przemysłowe).
• Zewnętrzne instalacje przemysłowe – dzięki odporności na warunki atmosferyczne i promieniowanie UV.
• Systemy automatyki z ekranowanymi parami żył sterowniczych do transmisji sygnałów (np. hamulce, czujniki temperatury).

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcjami producenta. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Kabel należy układać bez naprężeń mechanicznych, z odpowiednim promieniem gięcia zależnym od średnicy zewnętrznej. W miejscach narażonych na ruchy powtarzalne (prowadnice łańcuchowe) zaleca się stosowanie odpowiednich osłon i prowadnic. Przechowywać w suchym i przewiewnym miejscu, z dala od źródeł ciepła i promieniowania UV.

FAQ

• Czy kabel można stosować w instalacjach zewnętrznych? Tak, kabel posiada płaszcz z poliuretanu (PUR) odporny na warunki atmosferyczne, promieniowanie UV oraz niskie temperatury do -40°C, co pozwala na stosowanie go na zewnątrz.
• Jakie jest napięcie znamionowe kabla? Napięcie znamionowe wynosi U0/U 0,6/1 kV, co umożliwia jego stosowanie w instalacjach średniego napięcia.
• Czy kabel ma ekranowane żyły sterownicze? Tak, konstrukcja obejmuje dwie pary ekranowanych żył sterowniczych o przekroju 0,75 mm², co zapewnia ochronę przed zakłóceniami elektromagnetycznymi.
