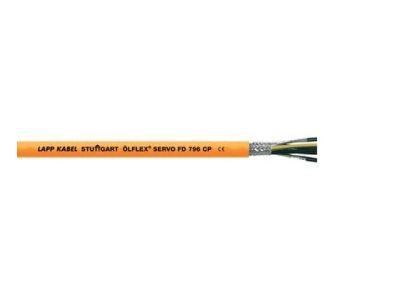

Kabel falownikowy OLFLEX SERVO FD 796 CP 4G1+(2+0,5) BĘBEN | 0027925 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX® SERVO FD 796 CP 4G1+(2x0,5) (symbol 0027925) to wysokiej klasy serwoprzewód zaprojektowany do elastycznego stosowania w ruchomych częściach maszyn, prowadnicach łańcuchowych oraz w trudnych warunkach przemysłowych. Wyposażony w izolację żył o niskiej pojemności, miedziany oplot ekranujący i płaszcz zewnętrzny z poliuretanu (PUR) – zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi, wysoką odporność mechaniczną i chemiczną. Certyfikowany do stosowania w instalacjach przemysłowych, w tym na zewnątrz budynków i w środowiskach oleistych.

• Konstrukcja 4G1+(2x0,5): Przewód główny 4x1 mm² z dodatkowymi dwiema parami żył sterowniczych 2x0,5 mm² ekranowanych, co umożliwia zasilanie i sterowanie w jednym kablu.
• Płaszcz PUR odporny na olej i chemikalia: Zachowuje elastyczność i wytrzymałość w kontakcie z olejami mineralnymi, smarami i agresywnymi substancjami chemicznymi.
• Ekranowanie miedzianym oplotem: Zapewnia skuteczną ochronę sygnałów sterowniczych i zasilających przed zakłóceniami elektromagnetycznymi, kluczowe w zastosowaniach falownikowych.
• Zakres temperatur od -40°C do 90°C: Zachowuje giętkość i parametry elektryczne w ekstremalnych warunkach termicznych, zarówno na zewnątrz, jak i w halach produkcyjnych.
• Certyfikacja UL/CSA: Możliwość stosowania na rynku północnoamerykańskim, co zwiększa uniwersalność produktu w międzynarodowych aplikacjach przemysłowych.

Zgodność z Normami

Kabel spełnia wymagania normy UL/CSA oraz posiada atesty przemysłowe zgodne z najwyższymi standardami bezpieczeństwa dla kabli falownikowych. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi maszyn i urządzeń elektrycznych.

Zastosowanie

Kabel OLFLEX® SERVO FD 796 CP przeznaczony jest do przesyłania energii i sygnałów sterujących w ruchomych aplikacjach przemysłowych, gdzie wymagana jest wysoka elastyczność, odporność na obciążenia mechaniczne i ochrona przed zakłóceniami.

• Podłączanie przemienników częstotliwości i serwosilników w maszynach CNC, robotach przemysłowych i liniach produkcyjnych.
• Zastosowanie w prowadnicach łańcuchowych na długich odcinkach lub przy dużym przyspieszeniu – klasa „Extended Line” gwarantuje trwałą wytrzymałość mechaniczną.
• Instalacje w surowych warunkach środowiskowych: hale produkcyjne z obecnością olejów, smarów, płynów chłodzących i chemikaliów.
• Zewnętrzne aplikacje przemysłowe, w tym maszyny rolnicze i budowlane narażone na zmienne warunki atmosferyczne.
• Układy hamulcowe i czujniki temperatury – dzięki opcjonalnym parom żył sterowniczych z ekranowaniem.

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Podczas układania należy zachować minimalny promień gięcia, aby uniknąć uszkodzenia izolacji. Unikać kontaktu płaszcza z ostrymi krawędziami i elementami mechanicznymi. Przy pracy w środowiskach oleistych lub chemicznych należy stosować odpowiednie dławiki i osłony. Po montażu przeprowadzić pomiar rezystancji izolacji i ekranu. Kabel przechowywać w suchym miejscu, z dala od źródeł ciepła i promieniowania UV.

FAQ

• Czy kabel nadaje się do stosowania w prowadnicach łańcuchowych? Tak – kabel posiada klasę „Extended Line”, co oznacza, że jest specjalnie zaprojektowany do pracy w prowadnicach łańcuchowych na długich odcinkach lub przy dużym przyspieszeniu bez utraty parametrów elektrycznych.
• Jakie są maksymalne napięcie i prąd roboczy kabla? Parametry napięciowe U0/U: 0,6/1 kV. Dokładne wartości prądowe zależą od warunków montażu i chłodzenia – należy zapoznać się z kartą katalogową produktu.
• Czy kabel jest odporny na promieniowanie UV? Płaszcz z poliuretanu (PUR) charakteryzuje się wysoką odpornością na działanie promieniowania UV i warunków atmosferycznych, co pozwala na stosowanie go na zewnątrz budynków.
