Kabel falownikowy OLFLEX SERVO FD 781 CY 4G2,5 ,6/1kV BĘBEN | 0036321 Lapp Kabel

Opis i Kluczowe Cechy

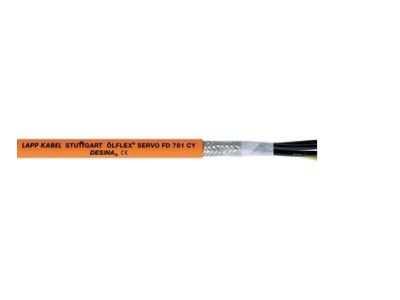

Kabel falownikowy ÖLFLEX® SERVO FD 781 CY (symbol 0036321) od LAPP to wysokiej jakości przewód serwo o przekroju 4x2,5 mm² i napięciu znamionowym 0,6/1 kV. Dzięki ekranowaniu miedzianym oplotem zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMC), co jest kluczowe w aplikacjach z przemiennikami częstotliwości i serwosilnikami. Jego elastyczna konstrukcja z krótkimi skrętkami żył umożliwia stosowanie w prowadnicach łańcuchowych przy średnich obciążeniach mechanicznych.

• Napięcie znamionowe U0/U 0,6/1 kV: Odpowiedni do obwodów zasilających w urządzeniach przemysłowych z silnikami serwo i falownikami.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia zapewnia skuteczną ochronę przed zakłóceniami EMC, co gwarantuje stabilną transmisję sygnału i pracę bez zakłóceń.
• Budowa giętka i elastyczna: Krótkie skrętki żył umożliwiają bardzo małe promienie gięcia, idealne do ciągłego ruchu w łańcuchach kablowych.
• Płaszcz zewnętrzny PVC odporny na oleje i substancje chemiczne: Zgodny z normą DESINA, odporny na działanie kwasów, zasad i środków smarnych na bazie olejów mineralnych – wydłuża żywotność w trudnym środowisku.
• Klasa wydajności LAPP „Core Line”: Przeznaczony do średnich odległości przesuwu i zwiększonego przyspieszenia w prowadnicach łańcuchowych, co zapewnia trwałość w wymagających aplikacjach.

Zgodność z Normami

Kabel ÖLFLEX® SERVO FD 781 CY jest zgodny z europejskimi normami i standardami DIN. Posiada certyfikat CE. Spełnia wymogi dla ekranowanych przewodów sterowniczych stosowanych w instalacjach przemysłowych.

Zastosowanie

Kabel ten przeznaczony jest do elastycznych, ciągłych zastosowań w ruchomych częściach maszyn i prowadnicach łańcuchowych.

• Podłączanie przemienników częstotliwości i serwosilników w automatyce maszynowej.
• Instalacje w suchych, wilgotnych i mokrych środowiskach, wymagających odporności na oleje i chemikalia.
• Systemy wymagające kompatybilności elektromagnetycznej (EMC) – ochrona przed zakłóceniami w szafach sterowniczych i na liniach produkcyjnych.
• Łańcuchy kablowe o średnich obciążeniach mechanicznych i zwiększonym przyspieszeniu.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel przeznaczony jest do prowadzenia w prowadnicach łańcuchowych – przestrzegać minimalnych promieni gięcia określonych przez producenta (w karcie katalogowej). Przekroje przewodów dobierać do spodziewanego obciążenia prądowego. Unikać skręcania i nadmiernego naciągu podczas instalacji.

FAQ

• Czy kabel jest ekranowany? Tak, wyposażony w miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia ochronę przed zakłóceniami elektromagnetycznymi.
• Do jakich zastosowań najlepiej się nadaje? Do podłączania serwosilników i przemienników częstotliwości w prowadnicach łańcuchowych, szczególnie w środowiskach olejowych i wilgotnych.
• Jakie napięcie znamionowe ma kabel? Napięcie U0/U wynosi 0,6/1 kV, co pozwala na stosowanie w obwodach zasilających silniki i falowniki.
