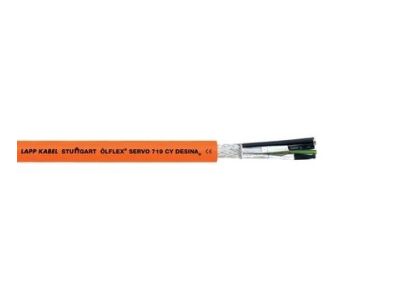

Kabel sterowniczy OLFLEX SERVO 719 CY 4G4,0 + 3x1,0 0,6/1kV /100m/ KRĄŻEK | 1020055 Lapp Kabel

Opis i Kluczowe Cechy

Kabel sterowniczy OLFLEX® SERVO 719 CY (symbol 1020055) w odcinku 100 m na krążku to wysokiej jakości przewód ekranowany zaprojektowany do współpracy z serwonapędami, przemiennikami częstotliwości i czujnikami. Budowa 4G4,0 + 3x1,0 z izolacją PVC (0,6/1 kV) zapewnia wytrzymałość mechaniczną i odporność na zakłócenia elektromagnetyczne. Płaszcz zewnętrzny z PVC wykazuje odporność na działanie kwasów, zasad i olejów mineralnych w ograniczonym zakresie.

• 4G4,0 + 3x1,0 z izolacją 0,6/1 kV: Zapewnia niezawodne przesyłanie sygnałów sterowniczych oraz zasilania w instalacjach przemysłowych o średnich obciążeniach mechanicznych.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia ekranu chroni przed zakłóceniami elektromagnetycznymi, co jest kluczowe w układach z napędami częstotliwościowymi.
• Giętkość i elastyczność: Umożliwia stosowanie w układach nieruchomych oraz sporadycznie ruchomych bez ryzyka uszkodzeń mechanicznych.
• Odporność na oleje i chemikalia: Płaszcz zewnętrzny PVC zachowuje integralność w środowiskach przemysłowych narażonych na kontakt z olejami, kwasami i zasadami.
• Certyfikat UL/CSA: Pozwala na stosowanie kabla na rynku północnoamerykańskim, zgodnie z wymaganiami lokalnych norm bezpieczeństwa.

Zgodność z Normami

Kabel spełnia wymogi norm UL/CSA oraz posiada certyfikaty zgodne z dyrektywami europejskimi. Wyprodukowany zgodnie z normami VDE 0250 i IEC 60228, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w instalacjach o napięciu do 1 kV.

Zastosowanie

Kabel OLFLEX SERVO 719 CY przeznaczony jest do transmisji sygnałów i zasilania w środowiskach przemysłowych wymagających wysokiej odporności na zakłócenia i obciążenia mechaniczne.

• Podłączanie serwonapędów i przemienników częstotliwości w maszynach CNC, robotach przemysłowych i liniach produkcyjnych.
• Łączenie czujników temperatury, hamulców i innych elementów automatyki w systemach o średnich obciążeniach.
• Instalacje w suchych i wilgotnych pomieszczeniach przemysłowych, gdzie wymagana jest odporność na oleje i chemikalia.
• Zastosowania wymagające certyfikacji UL/CSA, w tym w obiektach na rynku północnoamerykańskim.

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel układać z zachowaniem promienia gięcia zalecanego przez producenta – unikać ostrych zagięć. Podczas układania unikać naprężeń mechanicznych, szczególnie w miejscach ekranowania. Po zamontowaniu należy sprawdzić ciągłość ekranu i integralność izolacji. Przechowywać w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych mogących uszkodzić płaszcz PVC.

FAQ

• Czy kabel nadaje się do układania w ruchomych częściach maszyn? Tak – kabel zaprojektowany jest do stosowania w instalacjach nieruchomych oraz sporadycznie ruchomych, bez obciążeń rozciągających. Należy jednak unikać częstych zginaczy i minimalizować naprężenia.
• Jakie jest napięcie robocze kabla? Napięcie robocze wynosi 1000 V zgodnie z certyfikatem UL, co umożliwia jego stosowanie w instalacjach o napięciu do 1 kV.
• Czy kabel posiada pary żył sterowniczych? W tym modelu dostępne są 3 ekranowane pary żył sterowniczych (o przekroju 1,0 mm²), które mogą być wykorzystane do transmisji sygnałów w układach automatyki.
