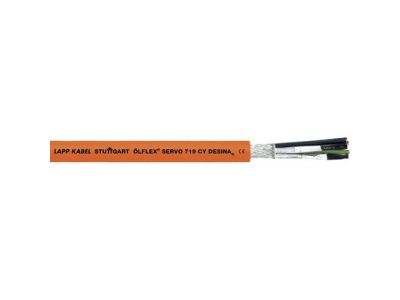

Kabel sterowniczy OLFLEX SERVO 719 CY 4G2,5 + 2x(2x1,0) 0,6/1kV /100m/ KRĄŻEK | 1020026 Lapp Kabel

Opis i Kluczowe Cechy

Kabel sterowniczy OLFLEX SERVO 719 CY (symbol 1020026) o budowie 4G2,5 + 2x(2x1,0) i napięciu znamionowym 0,6/1kV to zaawansowane rozwiązanie dla wymagających aplikacji przemysłowych. Przeznaczony do połączeń serwonapędów, przemienników częstotliwości i innych układów wymagających wysokiej odporności na zakłócenia elektromagnetyczne. Płaszcz zewnętrzny z PVC zapewnia ochronę przed czynnikami chemicznymi, a giętka konstrukcja ułatwia montaż w trudno dostępnych miejscach.

• Konstrukcja 4G2,5 + 2x(2x1,0): Główne żyły zasilające (4x2,5 mm²) oraz dwie ekranowane pary sterownicze (2x1,0 mm² każda) – zapewniają niezależne przesyłanie sygnałów sterujących i zasilania.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia ekranem minimalizuje wpływ zakłóceń elektromagnetycznych, kluczowe przy długich trasach transmisji sygnału.
• Napięcie znamionowe 0,6/1kV: Zapewnia bezpieczną pracę w instalacjach o napięciu do 1000V, zgodnie z normami UL i CSA.
• Płaszcz zewnętrzny z PVC odporny na kwasy, zasady i oleje: Chroni instalację przed działaniem agresywnych substancji chemicznych w środowiskach przemysłowych.
• Giętka konstrukcja z izolacją o niskiej pojemności: Ułatwia układanie kabla w wiązkach i poprawia parametry transmisji sygnału na długich odcinkach.

Zgodność z Normami

Kabel spełnia wymagania norm UL i CSA, co potwierdza jego zgodność z amerykańskimi standardami bezpieczeństwa. Posiada certyfikaty UL/CSA, co umożliwia stosowanie na rynku północnoamerykańskim. Zgodny z dyrektywami UE w zakresie ochrony przeciwpożarowej i ekranowania.

Zastosowanie

OLFLEX SERVO 719 CY to kabel dedykowany do zaawansowanych aplikacji przemysłowych, gdzie wymagana jest wysoka niezawodność połączeń i odporność na zakłócenia.

• Podłączanie serwonapędów i przemienników częstotliwości w maszynach CNC i robotach przemysłowych.
• Transmisja sygnałów sterujących w systemach automatyki przemysłowej i napędów.
• Zasilanie i sterowanie układów wymagających separacji galwanicznej sygnałów (np. hamulce, czujniki temperatury).
• Instalacje w suchych i wilgotnych pomieszczeniach przemysłowych, gdzie wymagana jest odporność chemiczna kabla.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiednich promieni gięcia (min. 10-krotna średnica zewnętrzna kabla). Należy unikać naprężeń mechanicznych, szczególnie w miejscach gięcia. Przed rozpoczęciem prac upewnić się, że napięcie zostało odłączone. Ekran kabla należy uziemić zgodnie z zasadami dobrej praktyki inżynierskiej. Podczas układania kabla w wiązkach, należy zachować odpowiednie odstępy między kablami zasilającymi a sygnałowymi.

FAQ

• Jaki jest maksymalny promień gięcia kabla? Zalecany promień gięcia wynosi co najmniej 10-krotność średnicy zewnętrznej kabla. Niewłaściwe gięcie może prowadzić do uszkodzenia izolacji lub żył wewnętrznych.
• Czy kabel posiada certyfikat UL/CSA? Tak – kabel posiada certyfikat UL/CSA, co potwierdza jego zgodność z amerykańskimi standardami bezpieczeństwa i umożliwia stosowanie w instalacjach na terenie USA i Kanady.
• Do jakiego napięcia znamionowego jest przeznaczony ten kabel? Kabel jest przeznaczony do pracy w układach o napięciu znamionowym 0,6/1kV, zgodnie z normami UL i CSA (1000V).
