Kabel sterowniczy OLFLEX SERVO 719 CY 4G1,5+2x(2x0,75) BĘBEN | 1020025 Lapp Kabel

Opis i Kluczowe Cechy

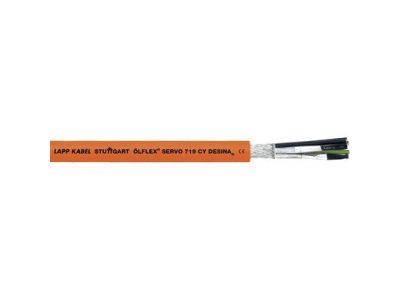

Kabel sterowniczy serwo ÖLFLEX® SERVO 719 CY (symbol 1020025) to ekranowany przewód o konstrukcji 4G1,5 mm² + 2x(2x0,75 mm²) przeznaczony do podłączania przemienników częstotliwości, serwosilników oraz układów z napędami. Dzięki miedzianemu oplotowi ekranującemu o wysokim stopniu pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co przekłada się na niezawodną transmisję sygnałów sterujących i zasilania nawet na długich dystansach.

• Napięcie znamionowe U0/U = 0,6/1 kV: umożliwia bezpieczną pracę w obwodach silnoprądowych zarówno w sieciach 400 V, jak i 690 V, zgodnie z wymaganiami instalacji przemysłowych
• Żyły główne 4G1,5 mm² + pary sterownicze 2x(2x0,75 mm²): uniwersalna konfiguracja do jednoczesnego zasilania silnika i sterowania hamulcem/czujnikiem, redukująca liczbę prowadzonych kabli
• Ekranowanie miedzianym oplotem: wysoki stopień pokrycia (≥85%) chroni przed zakłóceniami EMI/RFI, co jest kluczowe przy długich trasach transmisji sygnałów z enkoderów lub termistorów
• Izolacja żył o niskiej pojemności: minimalizuje tłumienie sygnałów, pozwalając na stosowanie kabla w aplikacjach wymagających długich odcinków bez utraty jakości transmisji
• Płaszcz PVC odporny na kwasy, zasady i oleje (ograniczona odporność): zapewnia trwałość w środowiskach przemysłowych narażonych na działanie substancji chemicznych, bez ryzyka degradacji izolacji

Zgodność z Normami

Kabel posiada atest UL oraz certyfikat CSA, co potwierdza zgodność z wymaganiami rynku północnoamerykańskiego. Produkt spełnia również wymogi dyrektyw Unii Europejskiej (oznakowanie CE) i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC oraz EN. Dzięki wielocertyfikatowemu charakterowi zmniejsza różnorodność części w magazynie, upraszczając logistykę.

Zastosowanie

ÖLFLEX® SERVO 719 CY został zaprojektowany do średnich obciążeń mechanicznych, łącząc funkcje zasilania i transmisji sygnałów sterowniczych w jednym kablu. Sprawdza się w następujących scenariuszach:

• Podłączanie serwonapędów i przemienników częstotliwości w maszynach CNC, robotach przemysłowych i liniach pakujących
• Instalacje nieruchome oraz sporadycznie ruchome (bez obciążeń rozciągających) w suchych i wilgotnych pomieszczeniach
• Połączenia między serwosilnikiem a falownikiem z wykorzystaniem par sygnałowych do hamulców elektromagnetycznych i czujników temperatury (PTC/KTY)
• Automatyka maszynowa i budynkowa, gdzie wymagana jest odporność na zakłócenia elektromagnetyczne oraz niezawodna transmisja danych z enkoderów

Wskazówki Montażowe

Instalacja kabla powinna być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Kabel przeznaczony jest do układania na stałe lub w sposób sporadycznie ruchomy – nie może być narażony na ciągłe zginanie ani obciążenia rozciągające. Zaleca się stosowanie odpowiednich końcówek kablowych (tulejek) dostosowanych do przekroju żył. Minimalny promień gięcia (jeśli nie podano w dokumentacji) – dla prowadzenia nieruchomego ok. 15× średnica zewnętrzna; przy ruchu ok. 20×. Połączenia ekranu należy uziemić z obu stron, zachowując jak najkrótsze odcinki.

FAQ

• Dlaczego kabel jest ekranowany? Czy mogę go używać bez podłączonego ekranu? Miedziany oplot ekranujący chroni przed zakłóceniami elektromagnetycznymi (EMI) – bez jego podłączenia skuteczność ochrony spada, a w aplikacjach z przemiennikami częstotliwości może dochodzić do błędów transmisji. Zawsze łącz ekran z obu stron zgodnie z instrukcją producenta.
• Jakie napięcie robocze obowiązuje według certyfikatu UL? Wg UL kabel dopuszczony jest do napięcia roboczego 1000 V, co umożliwia stosowanie go w Ameryce Północnej przy instalacjach 600 V oraz w Europie przy napięciach znamionowych do 1 kV.
• Czy mogę wykorzystać pary sterownicze do sygnałów czujników temperatury? Tak, kabel zawiera dwie pary żył o przekroju 2x0,75 mm² (ekranowane), które idealnie nadają się do podłączenia czujników PTC/KTY, enkoderów czy sygnałów hamulca – pod warunkiem, że napięcie i prąd mieszczą się w dopuszczalnych zakresach dla tych żył.
