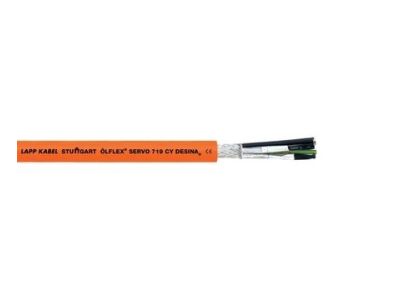

Kabel sterowniczy OLFLEX SERVO 719 CY 4G1+(2x0,5) 0,6/1kV BĘBEN | 1020041 Lapp Kabel

Opis i Kluczowe Cechy

Kabel sterowniczy OLFLEX® SERVO 719 CY 4G1+(2x0,5) 0,6/1kV (symbol 1020041) to wysokiej jakości serwoprzewód ekranowany, przeznaczony do połączeń w układach napędowych i sterowania. Zapewnia niezawodną transmisję sygnałów przy średnich obciążeniach mechanicznych, zarówno w instalacjach nieruchomych, jak i sporadycznie ruchomych. Płaszcz zewnętrzny z PVC gwarantuje odporność na działanie kwasów, zasad oraz ograniczoną odporność na oleje.

• Konstrukcja 4G1+(2x0,5): 4 żyły główne (1 mm²) + 2 żyły sterownicze (0,5 mm²), z możliwością konfiguracji par żył sterowniczych (1, 2 lub 3 pary), co pozwala na elastyczne dopasowanie do wymagań aplikacji.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia (ponad 85%) zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC), niezbędną w układach z przemiennikami częstotliwości i serwonapędami.
• Napięcie znamionowe 0,6/1 kV U0/U: Możliwość stosowania w instalacjach o napięciu do 1000 V, z certyfikacją UL/CSA – kompatybilny z rynkiem północnoamerykańskim.
• Izolacja o niskiej pojemności: Zapewnia stabilność sygnału na długich odcinkach, minimalizując zakłócenia w transmisji danych.
• Giętki i odporny na środowisko: Płaszcz zewnętrzny z PVC odznacza się trwałością w suchych i wilgotnych pomieszczeniach, z ograniczoną odpornością na oleje – idealny do środowisk przemysłowych.

Zgodność z Normami

Kabel spełnia wymagania norm europejskich i międzynarodowych, w tym certyfikację UL/CSA, co potwierdza jego zgodność z rygorystycznymi standardami bezpieczeństwa i jakości. Posiada atesty pozwalające na stosowanie w instalacjach przemysłowych zgodnie z normami VDE i IEC.

Zastosowanie

Kabel OLFLEX® SERVO 719 CY 4G1+(2x0,5) 0,6/1kV przeznaczony jest do układów sterowania i napędowych wymagających wysokiej jakości transmisji sygnałów i odporności na zakłócenia.

• Podłączanie przemienników częstotliwości i serwonapędów w maszynach przemysłowych – zapewnia stabilność sygnału i ochronę EMC.
• Połączenia nieruchome i sporadycznie ruchome w suchych oraz wilgotnych pomieszczeniach – odporny na czynniki środowiskowe.
• Układy automatyki zasilające hamulce, czujniki temperatury lub enkodery – dzięki możliwości konfiguracji par sterowniczych.
• Zastosowania w środowiskach przemysłowych z ryzykiem występowania kwasów, zasad lub olejów (z ograniczoną odpornością na oleje).

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiedniego promienia gięcia (min. 10-krotność średnicy zewnętrznej kabla). Przed montażem upewnić się, że temperatura otoczenia nie spada poniżej -5°C (kabel traci giętkość poniżej tej wartości). Żyły należy połączyć zgodnie z schematem aplikacji, z zachowaniem odpowiedniego momentu dokręcania zacisków (sprawdzić w dokumentacji producenta). Unikać naprężeń mechanicznych i tarcia kabla o ostre krawędzie. W przypadku układów zasilanych z przemienników częstotliwości zaleca się stosowanie dodatkowych filtrów przeciwzakłóceniowych.

FAQ

• Czy kabel jest kompatybilny z serwonapędami różnych producentów? Tak – kabel posiada certyfikaty UL/CSA i jest kompatybilny z serwonapędami wiodących producentów, co gwarantuje uniwersalne zastosowanie.
• Jaki jest zakres temperatur pracy kabla? Kabel przeznaczony jest do pracy w temperaturach od -5°C do +70°C (w suchych i wilgotnych pomieszczeniach).
• Czy kabel można stosować w instalacjach zasilanych z przemienników częstotliwości? Tak – dzięki konstrukcji z ekranowaniem miedzianym i izolacji o niskiej pojemności, kabel zapewnia stabilną transmisję sygnałów w takich układach.
