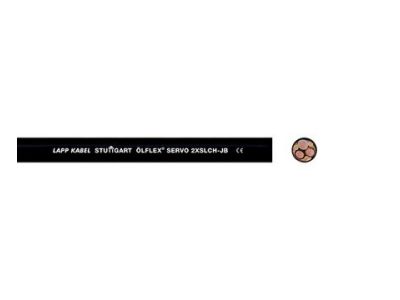

Kabel falownikowy OLFLEX SERVO 2XSLCH-JB 3x4+3G0,75 BĘBEN | 1133516 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX SERVO 2XSLCH-JB 3x4+3G0,75 (symbol 1133516) to wysokiej klasy przewód przyłączeniowy dedykowany do połączeń silników elektrycznych z falownikami. Przeznaczony do zasilania dużych napędów oraz łączenia przetworników częstotliwości z silnikami. Charakteryzuje się podwójnym ekranowaniem (folia aluminiowa + oplot miedziany) zapewniającym skuteczną ochronę przed zakłóceniami elektromagnetycznymi. Izolacja żył XLPE o niskiej pojemności gwarantuje stabilną transmisję sygnału na długich odcinkach.

• Napięcie znamionowe U0/U 0,6/1 kV: Przystosowany do pracy w instalacjach niskiego i średniego napięcia, zapewnia bezpieczną transmisję energii.
• Podwójne ekranowanie (folia Al + oplot Cu): Wysoki stopień ochrony EMC minimalizuje ryzyko zakłóceń, kluczowe w aplikacjach falownikowych.
• Bezhalogenowe materiały HFFR: Zapewniają bezpieczeństwo pożarowe – niska emisja dymu i gazów toksycznych w razie pożaru, zgodnie z dyrektywą UE 305/2011.
• Konstrukcja 3x4+3G0,75 mm²: Zapewnia odpowiedni przekrój żył mocy i uziemienia, kompatybilny z wymaganiami dużych napędów elektrycznych.
• Giętkość i odporność na środowisko: Nadaje się do stosowania w suchych, wilgotnych i mokrych środowiskach, a także na zewnątrz (z uwzględnieniem zakresu temperatur).

Zgodność z Normami

Kabel spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczące klasyfikacji właściwości przeciwpożarowych. Materiały HFFR są zgodne z normami bezpieczeństwa ogniowego i charakteryzują się wysoką odpornością na rozprzestrzenianie płomienia. Produkt posiada oznakowanie CE.

Zastosowanie

Kabel OLFLEX SERVO 2XSLCH-JB 3x4+3G0,75 przeznaczony jest do profesjonalnych zastosowań w przemysłowych układach napędowych.

• Zasilanie dużych napędów elektrycznych (silniki trójfazowe) w systemach falownikowych.
• Łączenie przetworników częstotliwości z silnikami w maszynach przemysłowych i układach automatyki.
• Instalacje narażone na zakłócenia elektromagnetyczne, wymagające wysokiego poziomu ochrony EMC.
• Aplikacje zewnętrzne i przemysłowe, gdzie wymagana jest odporność na wilgoć i zmienne warunki środowiskowe.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel układać z odpowiednim promieniem gięcia (min. 10-krotność średnicy zewnętrznej), aby uniknąć uszkodzeń izolacji. Podczas łączenia zasilania i uziemienia należy przestrzegać odpowiednich kombinacji żył mocy i uziemienia. Ekranowanie kabla musi być odpowiednio uziemione w obu końcach, aby zapewnić skuteczną ochronę EMC. Unikać naprężeń mechanicznych i tarcia przewodu o ostre krawędzie.

FAQ

• Czy kabel nadaje się do stosowania na zewnątrz? Tak, kabel może być stosowany na zewnątrz, jednak należy uwzględnić jego zakres temperatury pracy i warunki środowiskowe określone w dokumentacji technicznej.
• Jaki jest zakres temperatur pracy kabla? Dokładny zakres nie został podany w danych produktu. Wymagane informacje znajdują się w dokumentacji technicznej producenta.
• Jakie są zalety podwójnego ekranowania? Podwójne ekranowanie (folia aluminiowa + oplot miedziany) zapewnia wysoki stopień ochrony przed zakłóceniami elektromagnetycznymi, co jest kluczowe w aplikacjach falownikowych i napędowych.
