Przewód silikonowy OLFLEX HEAT 180 EWKF 5G1,0 BĘBEN | 00463103 Lapp Kabel

Opis i Kluczowe Cechy

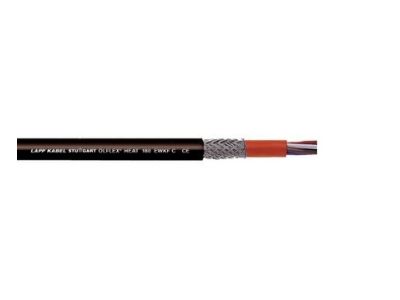

Przewód silikonowy OLFLEX HEAT 180 EWKF 5G1,0 (symbol 00463103) marki Lapp to giętki kabel energetyczny przeznaczony do pracy w ekstremalnie wysokich temperaturach. Dzięki izolacji silikonowej i ekranowaniu z oplotu miedzianego łączy odporność termiczną z kompatybilnością elektromagnetyczną. Przekrój żył 1 mm² (5 żył) oraz napięcie znamionowe U0/U 300/500 V pozwalają na bezpieczne zasilanie odbiorników w wymagających środowiskach przemysłowych. Specjalne dodatki w izolacji eliminują potrzebę stosowania zbrojenia stalowego, a wytrzymały płaszcz zewnętrzny minimalizuje ryzyko uszkodzeń mechanicznych.

• Zakres temperatur -50°C do +180°C: Niezawodna praca zarówno w mroźnych halach, jak i w bezpośrednim sąsiedztwie źródeł ciepła – bez ryzyka kruchości lub topnienia izolacji.
• Ekranowanie oplotem miedzianym: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC), co stabilizuje pracę czujników, sterowników i układów automatyki.
• Giętkość silikonu: Łatwe układanie nawet w ciasnych korytkach i wokół małych promieni gięcia – oszczędność czasu i miejsca podczas instalacji.
• Oznaczenie żył kolorami (5G1): Szybka i bezbłędna identyfikacja faz, neutralnego i ochronnego (PE) – zwiększa bezpieczeństwo i ułatwia serwis.
• Wytrzymały płaszcz zewnętrzny odporny na rozdzieranie i pękanie: Dłuższa żywotność w trudnych warunkach (wibracje, uderzenia, kontakt z gorącymi elementami) w porównaniu z konwencjonalnymi kablami silikonowymi.

Zgodność z Normami

Przewód OLFLEX HEAT 180 EWKF spełnia wymagania europejskich norm dla kabli silikonowych wysokotemperaturowych. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Producent deklaruje zgodność z odpowiednimi normami DIN VDE, zapewniającymi bezpieczeństwo w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki odporności na stałe obciążenie termiczne do 180°C oraz sporadyczne obciążenia mechaniczne, przewód znajduje zastosowanie w miejscach, gdzie inne kable ulegają zniszczeniu. Doskonale sprawdza się w:

• Hutach, cementowniach i zakładach ceramicznych – zasilanie urządzeń w bezpośrednim sąsiedztwie pieców, form i gorących surowców.
• Urządzeniach piekarniczych i piecach przemysłowych – przyłącza wewnątrz komór grzewczych, gdzie temperatura otoczenia regularnie przekracza 100°C.
• Instalacjach w saunach i solariach – bezpieczne prowadzenie zasilania lamp grzewczych i elementów sterujących.
• Technice oświetleniowej, klimatyzacji i wentylacji – w pobliżu silników, nagrzewnic i transformatorów, gdzie wymagana jest giętkość i odporność na ciepło.

Wskazówki Montażowe

Montaż i podłączanie przewodu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Podczas układania przestrzegać minimalnych promieni gięcia podanych w karcie katalogowej producenta. Zaciski i złącza należy dobierać do przekroju żył 1 mm² oraz do przewidzianego prądu obciążenia. W miejscach o podwyższonej temperaturze otoczenia zaleca się zastosowanie odpowiednich przepustów i dławików zachowujących integralność izolacji silikonowej.

FAQ

• Czy przewód OLFLEX HEAT 180 EWKF może być stosowany w instalacjach ruchomych? Tak, dzięki giętkiej konstrukcji silikonowej nadaje się do układów o sporadycznym ruchu (np. zasilanie ruchomych głowic grzewczych), jednak nie jest przeznaczony do ciągłego zginania w prowadnikach łańcuchowych – w takich przypadkach należy stosować przewody przeznaczone do prowadników kablowych.
• Czy ekranowanie (oplot miedziany) wymaga uziemienia? Tak, oplot miedziany pełni funkcję ekranu EMC i powinien być podłączony do uziemienia ochronnego (PE) obu stron przewodu, aby skutecznie odprowadzać zakłócenia. W przypadku braku uziemienia działanie ekranu jest nieskuteczne.
• Jaki jest stopień ochrony (IP) tego przewodu? Przewód jako taki nie posiada stopnia ochrony IP – parametr ten dotyczy gotowych urządzeń. Sam kabel silikonowy jest odporny na wilgoć, ale nie może być układany w wodzie ani w gruncie bez dodatkowej osłony. Do stosowania w suchych i wilgotnych pomieszczeniach wewnątrz budynków.
