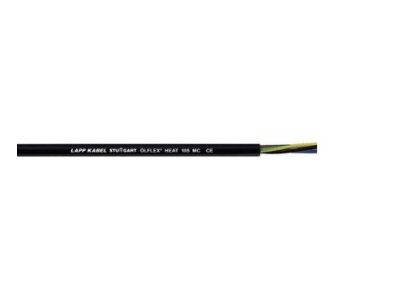

Przewód sterowniczy OLFLEX HEAT 105 MC 3G0,75 300/500V BĘBEN | 0026002 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX HEAT 105 MC 3G0,75 (symbol 0026002) firmy Lapp to elastyczny kabel PVC o napięciu znamionowym 300/500 V, przeznaczony do pracy w podwyższonych temperaturach. Dzięki konstrukcji 3 żył o przekroju 0,75 mm² i zakresowi temperaturowemu od -20°C do +90°C zapewnia niezawodne połączenie w wymagających warunkach cieplnych – o około 30% wyższa maksymalna temperatura pracy w porównaniu ze standardowymi przewodami PVC. Giętka budowa ułatwia prowadzenie w ciasnych przestrzeniach instalacyjnych.

• Napięcie znamionowe U0/U 300/500 V: umożliwia bezpieczną pracę w obwodach sterowniczych i zasilających typowych dla przemysłu i automatyki.
• Temperatura pracy od -20°C do +90°C: zapewnia stabilną pracę nawet w środowiskach o podwyższonej temperaturze otoczenia lub przy ogrzewaniu się przewodu od obciążenia.
• Izolacja PVC o podwyższonej odporności termicznej (HEAT 105): o 30% wyższa temperatura maksymalna niż w konwencjonalnych przewodach PVC – zwiększa bezpieczeństwo i żywotność instalacji.
• Giętka konstrukcja: ułatwia układanie w szafach sterowniczych, korytkach kablowych oraz przy podłączaniu elementów ruchomych.
• Oznaczenie żył kolorami: ułatwia identyfikację i podłączenie zgodnie z normami, redukując ryzyko błędów montażowych.

Zgodność z Normami

Przewód OLFLEX HEAT 105 MC spełnia wymagania europejskich norm dla przewodów sterowniczych i posiada certyfikat CE. Produkt jest zgodny ze standardami DIN dotyczącymi przewodów giętkich z izolacją PVC o podwyższonej temperaturze pracy. Zastosowane materiały i konstrukcja zapewniają bezpieczną eksploatację w typowych zastosowaniach przemysłowych.

Zastosowanie

Przeznaczony do wewnątrz i na zewnątrz w warunkach podwyższonej temperatury otoczenia lub pracy. Idealny do podłączania odbiorników generujących ciepło.

• Podłączanie silników elektrycznych, transformatorów i cewek w maszynach oraz urządzeniach pracujących w podwyższonej temperaturze.
• Instalacje w szafach sterowniczych i rozdzielnicach, gdzie występuje podwyższona temperatura wewnątrz obudów.
• Okablowanie urządzeń grzewczych, pieców, suszarni oraz maszyn w przemyśle ceramicznym, szklarskim i spożywczym.
• Połączenia w instalacjach oświetleniowych zewnętrznych i wewnętrznych narażonych na działanie ciepła (np. lampy halogenowe, reflektory).

Wskazówki Montażowe

Montaż przewodu oraz podłączanie urządzeń mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (minimum grupa G1). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekrój przewodów (3 x 0,75 mm²) należy dobierać do prądu obciążenia zgodnie z normami PN-HD 60364. Podczas układania na zewnątrz chronić przed bezpośrednim promieniowaniem UV (w razie potrzeby stosować osłonę). Giętki przewód nie wymaga stosowania specjalnych narzędzi do gięcia, należy unikać ostrych załamań. Moment dokręcania zacisków zgodnie z dokumentacją podłączanego urządzenia.

FAQ

• Czy przewód OLFLEX HEAT 105 MC nadaje się do stosowania na zewnątrz? Tak, producent dopuszcza stosowanie wewnątrz i na zewnątrz. Należy jednak zapewnić ochronę przed długotrwałą ekspozycją na bezpośrednie promieniowanie UV.
• Jaka jest maksymalna temperatura pracy przewodu? Zakres temperatury roboczej wynosi od -20°C do +90°C. Jest to o około 30% więcej niż w standardowych przewodach PVC (które zazwyczaj wytrzymują do 70°C).
• Do jakich urządzeń najlepiej stosować ten kabel? Przeznaczony przede wszystkim do podłączania silników, transformatorów, cewek oraz maszyn i szaf sterowniczych w środowiskach o podwyższonej temperaturze otoczenia lub pracy.
