Przewód sterowniczy OLFLEX FD CLASSIC 810 P 25G1,5 300/500V BĘBEN | 0026357 Lapp Kabel

Opis i Kluczowe Cechy

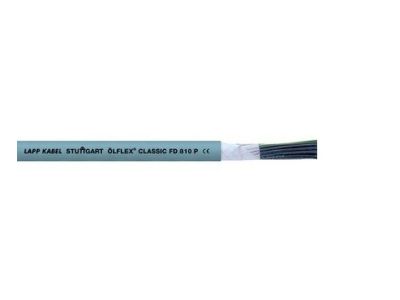

Przewód sterowniczy Lapp ÖLFLEX FD CLASSIC 810 P (symbol 0026357) to elastyczny kabel z 25 żyłami o przekroju 1,5 mm² i napięciu znamionowym 300/500 V. Wykonany w technologii Core Line, z płaszczem zewnętrznym z poliuretanu (PUR), zapewnia niezawodną transmisję sygnałów sterowniczych, regulacyjnych i pomiarowych w trudnych warunkach przemysłowych, w tym w prowadnicach łańcuchowych i środowiskach narażonych na oleje i chemikalia.

• 25 żył 1,5 mm² (25G1,5): Umożliwia prowadzenie wielu obwodów sterowniczych w jednej linii, upraszczając instalację i zmniejszając liczbę przewodów.
• Płaszcz PUR odporny na oleje i chemikalia: Zapewnia długotrwałą pracę w środowiskach z olejami mineralnymi, smarami i agresywnymi substancjami bez degradacji izolacji.
• Konstrukcja do prowadnic łańcuchowych (Core Line): Wytrzymuje średnie odległości przesuwu i zwiększone przyspieszenia, co gwarantuje trwałość w cyklicznych ruchach maszyn.
• Oznaczenie żył liczbami: Ułatwia szybką i bezbłędną identyfikację poszczególnych obwodów podczas montażu i serwisu.
• Krótkie skrętki żył: Zapewniają bardzo małe promienie gięcia i wysoką elastyczność, pozwalając na układanie w ciasnych przestrzeniach i dynamicznych aplikacjach.

Zgodność z Normami

Przewód spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Jego konstrukcja i materiały są zgodne z powszechnie obowiązującymi standardami dla przewodów sterowniczych stosowanych w maszynach i instalacjach przemysłowych, co potwierdza jego przydatność do profesjonalnych zastosowań.

Zastosowanie

Dzięki połączeniu odporności chemicznej i elastyczności dynamicznej przewód ÖLFLEX FD CLASSIC 810 P sprawdza się w wielu aplikacjach automatyki przemysłowej i budynkowej.

• Sterowanie i regulacja w obwodach maszyn CNC, robotów i linii produkcyjnych z prowadnicami łańcuchowymi.
• Transmisja sygnałów pomiarowych z czujników i przetworników w środowiskach narażonych na wilgoć, oleje i pyły.
• Zasilanie i sygnalizacja w systemach automatyki budynkowej (np. napędy bram, rolety) wymagających elastycznego prowadzenia w ruchomych częściach.
• Zastosowanie w suchych, mokrych oraz oleistych warunkach przemysłowych, a także na zewnątrz w zakresie temperatur podanym przez producenta.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować się do zaleceń producenta dotyczących minimalnego promienia gięcia, siły ciągnienia oraz momentu dokręcania połączeń. Przekrój żył oraz zabezpieczenia nadprądowe muszą być dobrane zgodnie z obciążeniem instalacji i obowiązującymi normami (PN-IEC 60364). Zaleca się także stosowanie odpowiednich dławnic i przepustów kablowych dostosowanych do średnicy zewnętrznej przewodu.

FAQ

• Czy przewód jest odporny na działanie olejów mineralnych? Tak – płaszcz poliuretanowy (PUR) został zaprojektowany do pracy w środowiskach ze środkami smarnymi na bazie oleju mineralnego i wykazuje wysoką odporność chemiczną.
• Czy można go stosować w prowadnicach łańcuchowych? Tak. Konstrukcja przewodu należy do klasy wydajności Core Line i jest przystosowana do ciągłego, elastycznego zginania w prowadnicach łańcuchowych przy średnich odległościach przesuwu i zwiększonym przyspieszeniu.
• Jak oznaczone są poszczególne żyły? Żyły posiadają oznaczenie liczbowe, co pozwala na jednoznaczną identyfikację każdej z 25 żył podczas montażu i późniejszej diagnostyki.
