Przewód sterowniczy OLFLEX FD CLASSIC 810 7G1,0 BĘBEN | 0026134 Lapp Kabel

Opis i Kluczowe Cechy

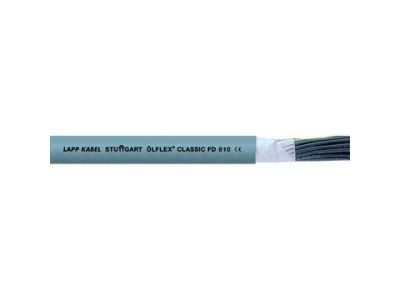

Przewód sterowniczy ÖLFLEX® CLASSIC FD 810 7G1,0 (symbol 0026134) firmy LAPP przeznaczony jest do elastycznego prowadzenia w prowadnicach łańcuchowych przy średnich obciążeniach mechanicznych. Dzięki napięciu znamionowemu 300/500 V i siedmiu żyłom o przekroju 1 mm² sprawdza się w obwodach sterowniczych, regulacyjnych i pomiarowych. Płaszcz PVC zapewnia odporność na kwasy i zasady oraz ograniczoną odporność na oleje.

• Napięcie znamionowe U0/U: 300/500 V: Gwarantuje bezpieczną pracę w standardowych obwodach sterowniczych, regulacyjnych i pomiarowych.
• 7 żył o przekroju 1 mm² (7G1,0): Umożliwia prowadzenie wielu sygnałów sterowniczych w jednym przewodzie, oszczędzając miejsce w instalacji.
• Oznaczenie żył liczbami: Ułatwia identyfikację i prawidłowe podłączenie poszczególnych obwodów.
• Wysoce giętka konstrukcja (krótkie skrętki): Pozwala na bardzo małe promienie gięcia, co zapewnia elastyczne prowadzenie w ciasnych przestrzeniach i prowadnicach łańcuchowych.
• Płaszcz PVC odporny na kwasy, zasady i ograniczoną odporność na oleje: Zwiększa trwałość w środowiskach przemysłowych, gdzie występują agresywne substancje.

Zgodność z Normami

Przewód spełnia wymagania europejskich norm dla przewodów sterowniczych przeznaczonych do prowadnic łańcuchowych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Produkt klasy wydajności „Core Line” firmy LAPP został zaprojektowany do średnich obciążeń mechanicznych w warunkach ciągłego zginania.

Zastosowanie

Przewód ÖLFLEX CLASSIC FD 810 7G1,0 jest dedykowany do elastycznego prowadzenia w ruchomych częściach maszyn i prowadnicach łańcuchowych. Sprawdza się w pomieszczeniach suchych i wilgotnych.

• Obwody sterownicze, regulacyjne i pomiarowe w maszynach przemysłowych.
• Prowadnice łańcuchowe ze średnimi odległościami przesuwu i zwiększonym przyspieszeniem.
• Instalacje w środowiskach narażonych na działanie kwasów, zasad i olejów (ograniczona odporność).
• Zastosowania wymagające bardzo małych promieni gięcia w ciasnych przestrzeniach montażowych.

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podczas układania w prowadnicach łańcuchowych należy przestrzegać minimalnych promieni gięcia i parametrów przesuwu określonych w karcie katalogowej. Przekrój żył (1 mm²) dobrano do typowych obciążeń sterowniczych; przy łączeniu stosować odpowiednie końcówki i narzędzia zalecane przez producenta.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Zgodnie z danymi producenta przewód przeznaczony jest do pomieszczeń suchych i wilgotnych. W przypadku montażu na zewnątrz wymagana jest dodatkowa ochrona przed bezpośrednim działaniem promieni UV i ekstremalnymi warunkami atmosferycznymi.
• Jaka jest odporność na oleje? Płaszcz PVC ma ograniczoną odporność na oleje – przewód nie jest rekomendowany do długotrwałego kontaktu z olejami mineralnymi i smarami. W takich środowiskach należy rozważyć przewody z płaszczem olejoodpornym (np. seria ÖLFLEX 800 P).
• Czy można stosować ten przewód w aplikacjach z ciągłym ruchem w prowadnicy łańcuchowej? Tak, przewód został zaprojektowany do prowadnic łańcuchowych ze średnimi odległościami przesuwu i zwiększonym przyspieszeniem. Klasa wydajności „Core Line” gwarantuje trwałość przy średnich obciążeniach mechanicznych.
