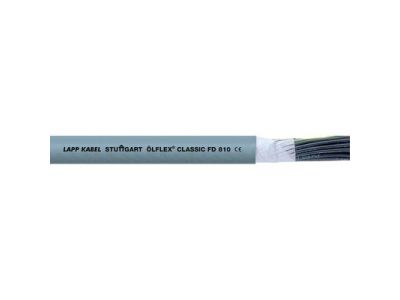

Przewód sterowniczy OLFLEX FD CLASSIC 810 4G1,5 300/500V BĘBEN | 0026151 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX FD CLASSIC 810 4G1,5 to zaawansowane rozwiązanie z serii Core-Line od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach ruchomych. Konstrukcja przewodu opiera się na czterech żyłach o przekroju znamionowym 1,5 mm², z których jedna pełni funkcję ochronną (G). Dzięki zastosowaniu bardzo krótkich skrętek żył, kabel charakteryzuje się wyjątkową elastycznością, co pozwala na uzyskanie ekstremalnie małych promieni gięcia w dynamicznych układach maszynowych.

Izolacja oraz płaszcz zewnętrzny wykonane z wysokiej jakości polichlorku winylu (PVC) zapewniają nie tylko trwałość, ale również odporność na działanie kwasów i zasad. Napięcie nominalne U0/U wynoszące 300/500 V sprawia, że jest to idealny wybór do systemów sterowania i zasilania pomocniczego. Produkt należy do klasy wydajności Core Line, co gwarantuje niezawodność przy średnich obciążeniach mechanicznych i przyspieszeniach w prowadnicach łańcuchowych.

• Wysoka giętkość: Specjalna konstrukcja linki miedzianej umożliwia ciągłe zginanie bez ryzyka uszkodzenia struktury przewodnika.
• Odporność chemiczna: Płaszcz zewnętrzny wykazuje ograniczoną odporność na oleje oraz wysoką odporność na substancje chemiczne o odczynie kwaśnym i zasadowym.
• Identyfikacja żył: Czarne żyły z białymi numerami ułatwiają szybki montaż i eliminują błędy podczas krosowania w szafach sterowniczych.

Zgodność z Normami

Przewód OLFLEX FD CLASSIC 810 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Spełnia on wymagania dotyczące bezpieczeństwa elektrycznego dla napięć do 500V oraz normy dotyczące palności materiałów izolacyjnych PVC. Produkt jest przystosowany do pracy w środowiskach przemysłowych, gdzie wymagana jest certyfikowana jakość komponentów pracujących w ciągłym ruchu.

Zastosowanie

Dzięki swojej unikalnej budowie, kabel ten znajduje szerokie zastosowanie w nowoczesnym przemyśle:

• Prowadnice łańcuchowe: Idealny do montażu w ruchomych ogniwach maszyn CNC, robotów przemysłowych oraz linii montażowych.
• Automatyka przemysłowa: Wykorzystywany w obwodach sterowniczych, regulacyjnych i pomiarowych, gdzie wymagana jest precyzja przesyłu sygnału przy jednoczesnym ruchu mechanicznym.
• Środowisko pracy: Przeznaczony do instalacji w pomieszczeniach suchych oraz wilgotnych, co czyni go uniwersalnym rozwiązaniem dla hal produkcyjnych i magazynów.
• Budowa maszyn: Stosowany w urządzeniach o średnim obciążeniu mechanicznym, wymagających trwałych połączeń ruchomych.

Wskazówki Montażowe

Aby zapewnić maksymalną żywotność przewodu OLFLEX FD CLASSIC 810 w prowadnicach łańcuchowych, należy przestrzegać poniższych zasad:

• Promień gięcia: Należy ściśle przestrzegać minimalnego promienia gięcia określonego przez producenta, aby uniknąć zmęczenia materiału żył miedzianych.
• Układanie w prowadnicy: Przewody powinny być układane luźno, obok siebie, zachowując co najmniej 10% odstępu od ścianek prowadnicy i innych kabli.
• Rozkład masy: Należy dbać o symetryczne rozłożenie ciężaru wewnątrz łańcucha kablowego, unikając krzyżowania się przewodów.
• Odciążenie ciągu: Na obu końcach prowadnicy przewód musi być solidnie zamocowany za pomocą uchwytów odciążających, aby siły rozciągające nie przenosiły się na ruchomy odcinek kabla.

FAQ

• Czy przewód jest odporny na oleje? Płaszcz PVC posiada ograniczoną odporność na oleje. W środowiskach o bardzo wysokim stężeniu agresywnych olejów chłodzących zaleca się konsultację techniczną lub wybór wersji z płaszczem PUR.
• Jaki jest zakres temperatur pracy? Przewód jest zoptymalizowany do pracy w szerokim zakresie temperatur typowych dla hal produkcyjnych, zachowując swoją elastyczność nawet przy intensywnej eksploatacji.
• Czy można go stosować na zewnątrz? Zgodnie ze specyfikacją, produkt jest dedykowany do zastosowań wewnątrz pomieszczeń (suchych i wilgotnych).
• Co oznacza oznaczenie 4G1,5? Oznacza to, że przewód posiada 4 żyły o przekroju 1,5 mm², z czego jedna żyła jest żyłą ochronną żółto-zieloną (G - Ground).
