Przewód sterowniczy OLFLEX-FD CLASSIC 810 3G1,0 300/500V BĘBEN | 0026131 Lapp Kabel

Opis i Kluczowe Cechy

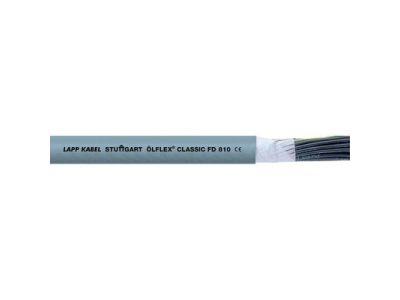

Przewód sterowniczy ÖLFLEX® CLASSIC FD 810 (symbol 0026131) to elastyczne połączenie w wersji 3-żyłowej o przekroju 1 mm² każdej żyły i napięciu znamionowym 300/500 V. Zbudowany z żył miedzianych w izolacji PVC, z oznakowaniem liczbowym, przeznaczony do trwałej pracy w prowadnicach łańcuchowych przy średnich obciążeniach mechanicznych. Krótkie skrętki żył zapewniają bardzo małe promienie gięcia, co ułatwia instalację w ciasnych przestrzeniach.

• Budowa 3G1,0: Trzy żyły o przekroju 1 mm² umożliwiają prowadzenie sygnałów sterowniczych, regulacyjnych i pomiarowych w standardowych obwodach 24 V AC/DC lub 230 V AC – bezpieczna rezerwa mocy dla potrzeb sygnalizacji i sterowania.
• Napięcie znamionowe 300/500 V: Przystosowany do pracy w instalacjach o napięciu roboczym do 300 V między przewodem a ziemią oraz 500 V między przewodami – gwarantuje izolację odpowiednią dla większości układów sterowania.
• Płaszcz PVC odporny na kwasy i zasady: Zapewnia trwałość w środowiskach o podwyższonej agresji chemicznej, a ograniczona odporność na oleje pozwala na stosowanie w strefach średniego narażenia olejowego.
• Oznaczenie żył liczbami: Ułatwia identyfikację przy podłączaniu – redukuje ryzyko pomyłek montażowych i przyspiesza prace instalacyjne.
• Klasa wydajności LAPP Core Line: Optymalizowany do ciągłego, elastycznego zginania w prowadnicach łańcuchowych przy średnich odległościach przesuwu i zwiększonych przyspieszeniach – długa żywotność w ruchomych aplikacjach.

Zgodność z Normami

Przewód spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konstrukcja oparta na standardowych materiałach PVC zapewnia zgodność z powszechnymi wymaganiami dla przewodów sterowniczych w warunkach przemysłowych.

Zastosowanie

Przeznaczony do prowadzenia sygnałów sterowniczych, regulacyjnych i pomiarowych w suchych i wilgotnych pomieszczeniach. Sprawdza się szczególnie tam, gdzie wymagana jest praca w ruchomych elementach maszyn.

• Prowadnice łańcuchowe w obrabiarkach, robotach i systemach transportowych – zapewnia niezawodne przesyłanie sygnałów przy cyklicznym zginaniu.
• Połączenia między napędami serwo, czujnikami a sterownikami PLC w liniach produkcyjnych.
• Obwody sterowania w maszynach pakujących, sortujących i montażowych o średnim obciążeniu mechanicznym.
• Instalacje sygnalizacyjne i pomiarowe w halach przemysłowych oraz w obiektach użyteczności publicznej (pomieszczenia wilgotne).

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przewód układać w prowadnicach łańcuchowych zgodnie z zaleceniami producenta dotyczącymi minimalnych promieni gięcia (określonych w dokumentacji technicznej dla danego typu). Zaciski i złącza dobierać odpowiednio do przekroju 1 mm². Należy unikać ostrych krawędzi oraz przeciążeń mechanicznych podczas instalacji.

FAQ

• Jakie napięcie maksymalne może być podawane na przewód? Napięcie znamionowe wynosi 300/500 V. Dla obwodów między przewodem a ziemią nie należy przekraczać 300 V, a między przewodami – 500 V.
• Czy przewód jest odporny na oleje? Płaszcz PVC ma ograniczoną odporność na oleje – nadaje się do pracy w środowiskach o średnim narażeniu olejowym (np. rozbryzgi), ale nie do ciągłego zanurzenia.
• Czy przewód można stosować w prowadnicach łańcuchowych? Tak, został zaprojektowany specjalnie do elastycznego, ciągłego zginania w prowadnicach łańcuchowych (klasa Core Line). Krótkie skrętki żył umożliwiają bardzo małe promienie gięcia.
