Przewód sterowniczy OLFLEX-FD CLASSIC 810 2x1,0 300/500V BĘBEN | 0026130 Lapp Kabel

Opis i Kluczowe Cechy

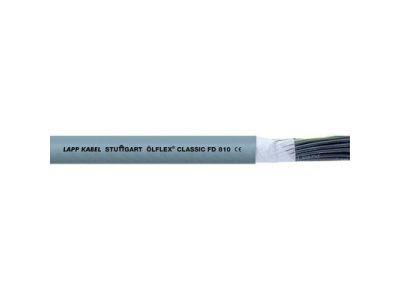

Przewód sterowniczy Lapp OLFLEX-FD CLASSIC 810 (symbol 0026130) to elastyczny kabel wielożyłowy o konstrukcji 2x1,0 mm² i napięciu znamionowym U0/U 300/500 V. Przeznaczony do stosowania w prowadnicach łańcuchowych, oferuje wysoką giętkość i małe promienie gięcia, co ułatwia instalację w ruchomych aplikacjach maszynowych. Należy do klasy wydajności Core Line, zapewniając trwałość przy średnich obciążeniach mechanicznych.

• Konstrukcja 2x1,0 mm²: Dwie żyły o przekroju 1,0 mm² zapewniają odpowiednią przepustowość dla sygnałów sterowniczych i pomiarowych przy zachowaniu elastyczności.
• Napięcie znamionowe U0/U 300/500 V: Bezpieczna praca w obwodach sterowniczych, regulacyjnych i pomiarowych zgodnie z typowymi wymaganiami instalacji przemysłowych.
• Wysoce giętka konstrukcja z krótkimi skrętkami: Umożliwia bardzo małe promienie gięcia, co ułatwia układanie w ciasnych przestrzeniach i prowadnicach łańcuchowych.
• Płaszcz PVC odporny na kwasy i zasady: Zwiększa trwałość w środowiskach przemysłowych z narażeniem na chemikalia; posiada ograniczoną odporność na oleje.
• Klasa wydajności LAPP Core Line: Gwarantuje niezawodne działanie w prowadnicach łańcuchowych przy średnich odległościach przesuwu i zwiększonym przyspieszeniu.

Zgodność z Normami

Przewód spełnia wymagania europejskich norm dla przewodów sterowniczych przeznaczonych do stosowania w prowadnicach łańcuchowych. Posiada certyfikację CE.

Zastosowanie

Przewód OLFLEX-FD CLASSIC 810 został zaprojektowany do elastycznego, ciągłego zginania w ruchomych częściach maszyn oraz w prowadnicach łańcuchowych. Sprawdza się w obwodach sterowniczych, regulacyjnych i pomiarowych w suchych i wilgotnych pomieszczeniach przemysłowych.

• Automatyka przemysłowa – łączenie czujników, siłowników i sterowników PLC w łańcuchach kablowych.
• Obwody sterowania maszyn – przesyłanie sygnałów w warunkach średnich obciążeń mechanicznych.
• Systemy pomiarowe i regulacyjne – elastyczne prowadzenie przewodów w aplikacjach z ruchem posuwisto-zwrotnym.
• Instalacje w środowiskach narażonych na kwasy i zasady – odporność chemiczna płaszcza PVC zwiększa żywotność w trudnych warunkach.

Wskazówki Montażowe

Montaż i podłączenie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód układać w prowadnicach łańcuchowych z zachowaniem minimalnego promienia gięcia zgodnego z dokumentacją producenta. Nie przekraczać dopuszczalnych obciążeń rozciągających. Dla uzyskania optymalnej żywotności stosować się do zaleceń Lapp dotyczących montażu w łańcuchach kablowych.

FAQ

• Jaki jest minimalny promień gięcia tego przewodu? W dostępnych danych nie podano konkretnej wartości – należy sprawdzić kartę katalogową producenta. Krótkie skrętki żył umożliwiają bardzo małe promienie gięcia, typowe dla przewodów klasy Core Line.
• Czy przewód nadaje się do stosowania na zewnątrz? Przewód przeznaczony jest do pomieszczeń suchych i wilgotnych – nie określono odporności UV ani na niskie temperatury. Zaleca się stosowanie wewnątrz budynków.
• Jaki jest stopień ochrony IP przewodu? Stopień ochrony IP nie dotyczy pojedynczego przewodu – dotyczy całej instalacji (np. puszki, rozdzielnice). Sam przewód ma izolację PVC odpowiednią do warunków wewnętrznych przemysłowych.
