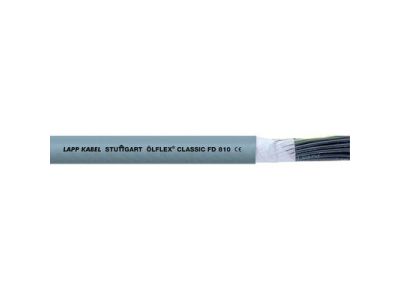

Przewód sterowniczy OLFLEX-FD CLASSIC 810 18G0,5 300/500V BĘBEN | 0026106 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX CLASSIC FD 810 o symbolu 0026106 od LAPP to elastyczne połączenie do średnich obciążeń mechanicznych. Konstrukcja 18 żył o przekroju 0,5 mm² (18G0,5) i napięciu znamionowym 300/500 V sprawdza się w prowadnicach łańcuchowych, obwodach sterowniczych, regulacyjnych i pomiarowych. Płaszcz PVC zapewnia odporność na kwasy i zasady oraz ograniczoną odporność na oleje.

• Budowa 18G0,5: 18 żył o przekroju 0,5 mm² umożliwia prowadzenie wielu sygnałów sterowniczych w jednym przewodzie, oszczędzając miejsce i upraszczając instalację.
• Napięcie znamionowe 300/500 V: Bezpieczna praca w obwodach sterowniczych, regulacyjnych i pomiarowych o typowym napięciu sieciowym.
• Płaszcz PVC odporny na kwasy i zasady: Zwiększa trwałość w środowiskach agresywnych chemicznie, ograniczona odporność na oleje pozwala na zastosowanie w umiarkowanie oleistych warunkach.
• Wysoce giętka konstrukcja z krótkimi skrętkami: Umożliwia bardzo małe promienie gięcia, co ułatwia prowadzenie w ciasnych przestrzeniach maszyn i prowadnicach łańcuchowych.
• Klasa wydajności Core Line LAPP: Przeznaczona do trwałej pracy w prowadnicach łańcuchowych przy średnich odległościach przesuwu i zwiększonym przyspieszeniu.

Zgodność z Normami

Przewód spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony certyfikatem CE. Produkt został zaprojektowany zgodnie ze standardami DIN, co gwarantuje powtarzalną jakość i kompatybilność w instalacjach przemysłowych.

Zastosowanie

ÖLFLEX CLASSIC FD 810 18G0,5 znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczność i niezawodność transmisji sygnałów sterowniczych przy jednoczesnym narażeniu na ruchy cykliczne.

• Obwody sterownicze, regulacyjne i pomiarowe w maszynach produkcyjnych.
• Ruchome części maszyn – prowadniki łańcuchowe z ciągłym, elastycznym zginaniem.
• Instalacje w pomieszczeniach suchych i wilgotnych, gdzie występują kwasy i zasady.
• Systemy automatyki budynkowej i szafy sterownicze wymagające wielożyłowego okablowania sygnałowego.

Wskazówki Montażowe

Montaż i podłączenie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od instalacji. Przekrój żył (0,5 mm²) dobrać do obciążenia prądowego zgodnie z obowiązującymi normami. Przy układaniu w prowadnicach łańcuchowych należy zachować minimalny promień gięcia zalecany przez producenta dla danej aplikacji. Unikać przeciągania przewodu po ostrych krawędziach oraz przekraczania zakresu temperatury pracy (brak danych w źródle – w razie wątpliwości skonsultować się z dokumentacją techniczną).

FAQ

• Czy przewód nadaje się do stosowania w olejach? Płaszcz PVC ma ograniczoną odporność na oleje mineralne, dlatego nie jest zalecany do stałego kontaktu z olejami. W aplikacjach wymagających wysokiej odporności na oleje należy wybrać inne warianty z serii ÖLFLEX.
• Jaki jest minimalny promień gięcia? Dzięki krótkim skrętkom żył przewód umożliwia bardzo małe promienie gięcia – typowo od 10 do 15 razy średnica zewnętrzna dla prowadnic łańcuchowych. Dokładną wartość należy sprawdzić w karcie katalogowej produktu.
• Czy przewód można stosować na zewnątrz? Przeznaczony jest do pomieszczeń suchych i wilgotnych, ale nie jest przystosowany do bezpośredniego nasłonecznienia ani stałego narażenia na promieniowanie UV. Do instalacji zewnętrznych wymagana jest dodatkowa osłona.
