Przewód sterowniczy OLFLEX-FD CLASSIC 810 12G0,75 300/500V BĘBEN | 0026124 Lapp Kabel

Opis i Kluczowe Cechy

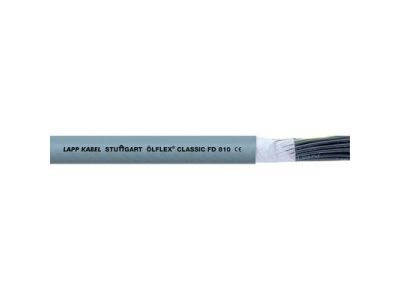

Przewód sterowniczy ÖLFLEX CLASSIC FD 810 o symbolu 0026124 to elastyczny kabel 12-żyłowy o przekroju 0,75 mm² i napięciu znamionowym 300/500 V, dostarczany na bębnie. Przeznaczony do średnich obciążeń mechanicznych w prowadnicach łańcuchowych klasy Core Line. Dzięki krótkim skrętkom żył zapewnia bardzo małe promienie gięcia, co ułatwia instalację w ciasnych przestrzeniach maszyn.

• 12 żył o przekroju 0,75 mm²: Umożliwia prowadzenie wielu sygnałów sterowniczych w jednym przewodzie, redukując liczbę osobnych kabli i upraszczając okablowanie.
• Napięcie znamionowe 300/500 V: Odpowiednie do bezpiecznej pracy w typowych obwodach sterowniczych, regulacyjnych i pomiarowych.
• Konstrukcja do prowadnic łańcuchowych (Core Line): Przeznaczony do ciągłego zginania w ruchomych częściach maszyn, wytrzymuje średnie obciążenia mechaniczne i zwiększone przyspieszenia.
• Płaszcz PVC odporny na kwasy i zasady oraz ograniczoną odporność na oleje: Zapewnia trwałość w trudnych warunkach przemysłowych, w pomieszczeniach suchych i wilgotnych.
• Oznaczenie żył liczbami: Ułatwia identyfikację i podłączanie zgodnie z dokumentacją techniczną.

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich oraz standardów DIN. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Przewód ÖLFLEX CLASSIC FD 810 jest dedykowany do elastycznych prowadnic łańcuchowych w maszynach i urządzeniach przemysłowych.

• Obwody sterownicze, regulacyjne i pomiarowe w maszynach produkcyjnych.
• Łańcuchy energetyczne z średnimi odległościami przesuwu i zwiększonym przyspieszeniem.
• Instalacje w pomieszczeniach suchych i wilgotnych, narażone na działanie kwasów i zasad.
• Zastosowania wymagające bardzo małych promieni gięcia, np. w ciasnych szafach sterowniczych.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel przeznaczony jest do układania w prowadnicach łańcuchowych zgodnie z instrukcją producenta. Przekrój przewodu dobrać do obciążenia prądowego. Należy przestrzegać minimalnego promienia gięcia określonego w dokumentacji technicznej.

FAQ

• Czy przewód nadaje się do ciągłego ruchu w prowadnicy łańcuchowej? Tak, model ÖLFLEX CLASSIC FD 810 został zaprojektowany do pracy w prowadnicach łańcuchowych klasy Core Line, przy średnich obciążeniach mechanicznych i zwiększonym przyspieszeniu.
• Jaki jest stopień ochrony przewodu? Stopień ochrony IP nie został podany w specyfikacji. Przewód z płaszczem PVC jest odporny na wilgoć, kwasy i zasady, ale nie określono IP. Zaleca się stosowanie w suchych i wilgotnych pomieszczeniach, bez bezpośredniego zanurzenia.
• Czy żyły są oznaczone kolorami czy liczbami? Zgodnie z danymi producenta oznaczenie żył wykonane jest za pomocą liczb, co ułatwia identyfikację i podłączanie.
