Przewód sterowniczy OLFLEX FD 90 1G16/6AWG BĘBEN | 0026603 Lapp Kabel

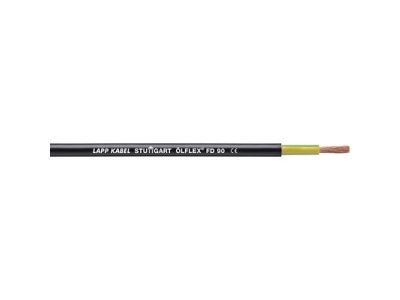

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Lapp Kabel
Kod
1301896
EAN
4044773035186
Kod Producenta
0026603
Przewód sterowniczy OLFLEX FD 90 1G16/6AWG BĘBEN

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX® FD 90 (symbol 0026603) to jednożyłowy przewód o przekroju 16 mm² (1G16) w kolorze zielonym/żółtym, zaprojektowany do aplikacji wymagających wysokiej elastyczności i odporności mechanicznej. Napięcie znamionowe U0/U wynosi 0,6/1 kV, co umożliwia bezpieczne stosowanie w obwodach energetycznych serwosilników i przetwornic częstotliwości. Płaszcz zewnętrzny z PVC zapewnia odporność na oleje, kwasy, zasady oraz warunki zewnętrzne (z zastrzeżeniem zakresu temperatury).

  • Przekrój 1G16 (16 mm²): Zapewnia wystarczający prąd znamionowy dla średnich obciążeń w aplikacjach przemysłowych, takich jak napędy serwo i przetwornice częstotliwości.
  • Elastyczna konstrukcja Core-Line: Doskonałe parametry giętkie umożliwiają ciągłe ruchy w prowadnicach łańcuchowych i maszynach z ruchomymi częściami – minimalizuje ryzyko uszkodzeń mechanicznych.
  • Płaszcz PVC odporny na oleje i chemikalia: Zapewnia długotrwałą ochronę przewodu w trudnych warunkach środowiskowych, w tym w obecności środków smarnych i agresywnych substancji chemicznych.
  • Napięcie znamionowe 0,6/1 kV: Odpowiednie do instalacji wymagających wyższych napięć nominalnych, np. w rozdzielnicach energii lub układach napędowych.
  • Kolor zielony/żółty: Standardowe oznaczenie żyły ochronnej (PE), ułatwiające identyfikację i bezpieczny montaż zgodny z normami bezpieczeństwa.

Zgodność z Normami

Przewód spełnia wymagania norm UL/CSA, co pozwala na jego stosowanie na rynku północnoamerykańskim. Posiada atesty potwierdzające zgodność z europejskimi standardami bezpieczeństwa dla przewodów elastycznych. Produkt jest zgodny z dyrektywami UE i posiada oznaczenie CE.

Zastosowanie

Przewód OLFLEX FD 90 1G16 przeznaczony jest do układów, w których wymagana jest wysoka elastyczność, odporność na obciążenia mechaniczne oraz stabilność elektryczna.

  • Prowadnice łańcuchowe w maszynach przemysłowych – średnie odległości przesuwu i zwiększone przyspieszenia.
  • Obwody energetyczne serwosilników i przetwornic częstotliwości – stabilne przenoszenie mocy przy ciągłych ruchach.
  • Instalacje w rozdzielnicach i szafach sterowniczych, gdzie przestrzeń jest ograniczona, a minimalny promień gięcia ma kluczowe znaczenie.
  • Zastosowania zewnętrzne (z uwzględnieniem zakresu temperatury) oraz w pomieszczeniach wilgotnych/mokrych – dzięki odporności płaszcza na wodę i wilgoć.
  • Układy wymagające uniwersalnego okablowania z uwagi na certyfikaty UL/CSA, ułatwiające współpracę z komponentami międzynarodowymi.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Podczas układania zwrócić uwagę na minimalny promień gięcia, aby uniknąć uszkodzeń izolacji. Przewód należy prowadzić w sposób uniemożliwiający jego naprężenie lub tarcia o elementy konstrukcyjne. W przypadku stosowania w prowadnicach łańcuchowych należy upewnić się, że odległości przesuwu są zgodne z klasą wydajności „Core Line”. Po montażu zaleca się przeprowadzenie testów izolacji.

FAQ

  • Jaki jest minimalny promień gięcia przewodu? Zgodnie z danymi technicznymi przewód należy układać z minimalnym promieniem gięcia wynoszącym co najmniej 10-krotność średnicy zewnętrznej. Dokładna wartość zależy od indywidualnych parametrów instalacji.
  • Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód jest odporny na warunki zewnętrzne (z zastrzeżeniem zakresu temperatury), jednak należy unikać bezpośredniego narażenia na promieniowanie UV przez dłuższy czas.
  • Jakie certyfikaty posiada przewód? Przewód posiada certyfikaty UL i CSA, co umożliwia jego stosowanie na rynku północnoamerykańskim. Dodatkowo spełnia europejskie normy bezpieczeństwa.

  • Producent Lapp Kabel
Kabel zasilający < 1 kV
  • Materiał żyły Miedź
  • Rodzaj powierzchni żyły Bez pokrycia
  • Znamionowy przekrój żyły 16 mm²
  • Klasa żyły Klasa 6 = wielodrutowa bardzo giętka
  • Liczba żył 1
  • Materiał izolacji żyły Polichlorek winylu (PVC)
  • Identyfikacja żył Kolor
  • Kolor izolacji Zielono-żółty
  • Maksymalna dopuszczalna temperatura żyły 80 °C
  • Żyła ochronna Tak
  • Ekran Tak
  • Żyła uziemiająca Tak
  • Pancerz/zbrojenie Brak
  • Materiał powłoki zewnętrznej Polichlorek winylu (PVC)
  • Kolor powłoki/izolacji Czarny
  • Nierozprzestrzeniający płomienia Zgodnie z IEC/EN 60332-1-2
  • Niska emisja dymów (zgodnie z EN 61034-2) Tak
  • Olejoodporny (zgodnie z IEC 60811-404) Tak
  • Przybliżona średnica zewnętrzna 10.5 mm
  • Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) -40 - 80 °C
  • Napięcie znamionowe U0 600 V
  • Min. dopuszczalny promień zginania w instalacjach stałych 31.5 mm
  • Napięcie znamionowe U 1000 V
