Przewód sterowniczy OLFLEX FD 90 1G10/8AWG BĘBEN | 0026600 Lapp Kabel

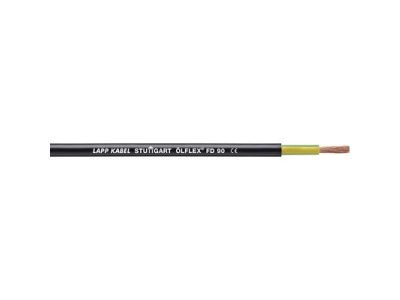

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Lapp Kabel
Kod
1301895
EAN
4044773035322
Kod Producenta
0026600
Przewód sterowniczy OLFLEX FD 90 1G10/8AWG BĘBEN

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX FD 90 1G10 (symbol 0026600) w kolorze zielono-żółtym (Core-Line) to jednożyłowe rozwiązanie przeznaczone do elastycznych aplikacji w ruchomych częściach maszyn, prowadnicach łańcuchowych i aplikacjach o średnim obciążeniu mechanicznym. Płaszcz zewnętrzny z PVC zapewnia odporność na oleje, kwasy, zasady i warunki wilgotne, co czyni go uniwersalnym wyborem zarówno do instalacji wewnętrznych, jak i zewnętrznych (z uwzględnieniem zakresu temperatur pracy).

  • Konstrukcja giętka (Core-Line): Zapewnia doskonałą wydajność w prowadnicach łańcuchowych, nawet przy średnich odległościach przesuwu i zwiększonym przyspieszeniu – minimalizuje ryzyko uszkodzeń mechanicznych.
  • Odporność płaszcza PVC na chemikalia: Chroni przed działaniem olejów, kwasów, zasad i wilgoci – idealny do trudnych warunków przemysłowych.
  • Napięcie znamionowe U0/U: 0,6/1 kV: Przystosowany do wyższych napięć nominalnych, co zwiększa elastyczność stosowania w instalacjach energetycznych i sterowniczych.
  • Zielono-żółta izolacja (1G10): Zgodna z normami kolorystyki kabli ochronnych, ułatwia identyfikację i montaż w systemach bezpieczeństwa.
  • Certyfikat UL/CSA: Spełnia wymogi rynku północnoamerykańskiego, co rozszerza możliwości eksportowe i aplikacyjne.

Zgodność z Normami

Przewód spełnia normy europejskie i amerykańskie, posiada certyfikaty UL (Stany Zjednoczone) i CSA (Kanada). Wytworzony zgodnie z wymaganiami dla przewodów elastycznych do ruchomych aplikacji, w tym w środowiskach wilgotnych i mokrych. Producent deklaruje zgodność z dyrektywami UE i normami VDE.

Zastosowanie

Przewód OLFLEX FD 90 1G10 przeznaczony jest do instalacji wymagających wysokiej elastyczności i odporności na czynniki mechaniczne oraz chemiczne.

  • Prowadnice łańcuchowe w maszynach przemysłowych – do zasilania serwosilników napędzanych przetwornicami częstotliwości.
  • Elastyczne okablowanie w ruchomych częściach maszyn (np. roboty przemysłowe, przenośniki).
  • Instalacje w pomieszczeniach wilgotnych i mokrych – np. hale produkcyjne, oczyszczalnie ścieków.
  • Rozdzielnice i szafy sterownicze – tam, gdzie zastosowanie przewodów wielożyłowych jest ograniczone przez przestrzeń lub minimalny promień gięcia.
  • Aplikacje zewnętrzne (z uwzględnieniem zakresu temperatur) – np. ogrodzenia elektryczne, systemy oświetleniowe.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Podczas układania przewodu należy przestrzegać minimalnego promienia gięcia, aby zapobiec uszkodzeniom mechanicznym. Unikać naprężeń, skrętów i przeciążeń przewodu – szczególnie w strefach ruchomych. Płaszcz zewnętrzny z PVC wymaga ochrony przed długotrwałym działaniem promieniowania UV w aplikacjach zewnętrznych. Po montażu należy sprawdzić izolację i ciągłość żyły przy użyciu odpowiednich przyrządów pomiarowych.

FAQ

  • Czy przewód nadaje się do instalacji na zewnątrz? Tak, przewód posiada odporność na warunki zewnętrzne (z zastrzeżeniem zakresu temperatur pracy), jednak długotrwałe działanie promieniowania UV może wpływać na trwałość płaszcza zewnętrznego. Zaleca się stosowanie dodatkowej ochrony (np. osłon termokurczliwych) w miejscach narażonych na bezpośrednie nasłonecznienie.
  • Jaki jest zakres temperatur pracy przewodu? Dokładny zakres temperatur nie został podany w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną lub etykietą na produkcie przed montażem.
  • Czy przewód posiada atest UL? Tak, posiada certyfikat UL i CSA, co umożliwia jego stosowanie na rynku północnoamerykańskim zgodnie z wymaganiami lokalnych norm.

  • Producent Lapp Kabel
Kabel zasilający < 1 kV
  • Materiał żyły Miedź
  • Rodzaj powierzchni żyły Bez pokrycia
  • Znamionowy przekrój żyły 10 mm²
  • Klasa żyły Klasa 6 = wielodrutowa bardzo giętka
  • Liczba żył 1
  • Materiał izolacji żyły Polichlorek winylu (PVC)
  • Identyfikacja żył Kolor
  • Kolor izolacji Zielono-żółty
  • Maksymalna dopuszczalna temperatura żyły 80 °C
  • Żyła ochronna Tak
  • Ekran Tak
  • Żyła uziemiająca Tak
  • Pancerz/zbrojenie Brak
  • Materiał powłoki zewnętrznej Polichlorek winylu (PVC)
  • Kolor powłoki/izolacji Czarny
  • Nierozprzestrzeniający płomienia Zgodnie z IEC/EN 60332-1-2
  • Niska emisja dymów (zgodnie z EN 61034-2) Tak
  • Olejoodporny (zgodnie z IEC 60811-404) Tak
  • Przybliżona średnica zewnętrzna 9 mm
  • Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) -40 - 80 °C
  • Napięcie znamionowe U0 600 V
  • Min. dopuszczalny promień zginania w instalacjach stałych 27 mm
  • Napięcie znamionowe U 1000 V
