Przewód sterowniczy OLFLEX CLASSIC 100 9G0,75 300/500V BĘBEN | 0010028 Lapp Kabel

Opis i Kluczowe Cechy

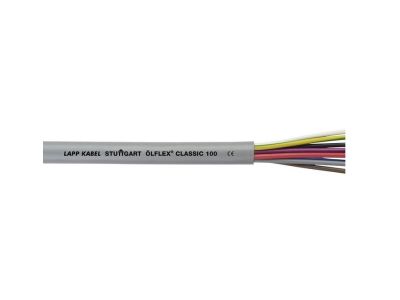

Przewód sterowniczy OLFLEX CLASSIC 100 o symbolu 0010028 od renomowanego producenta LAPP to uniwersalny kabel 9-żyłowy o przekroju 0,75 mm² i napięciu znamionowym U0/U 300/500 V. Giętka konstrukcja PVC zapewnia łatwy montaż nawet w ciasnych korytkach kablowych, a zmniejszona grubość ścianek oszczędza miejsce w szafach sterowniczych. Dzięki wysokiemu napięciu próbnemu 4000 V gwarantuje bezpieczeństwo elektryczne w krytycznych aplikacjach.

• 9 żył o przekroju 0,75 mm² (9G0,75): Możliwość jednoczesnego prowadzenia wielu sygnałów sterowniczych bez konieczności układania osobnych przewodów – oszczędność czasu i miejsca.
• Napięcie znamionowe 300/500 V: Bezpieczna praca w standardowych obwodach sterowniczych maszyn i instalacji przemysłowych.
• Giętka konstrukcja PVC: Łatwe układanie nawet w wąskich trasach kablowych i przy częstych zmianach kierunku – idealne do modernizacji istniejących instalacji.
• Odporność na kwasy i zasady oraz ograniczona odporność na oleje: Długotrwała niezawodność w środowiskach przemysłowych z występowaniem agresywnych substancji.
• Napięcie próbne 4000 V: Wysoki margines bezpieczeństwa elektrycznego, spełniający wymagania rygorystycznych norm izolacyjnych.

Zgodność z Normami

Przewód OLFLEX CLASSIC 100 9G0,75 posiada klasyfikowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co umożliwia jego stosowanie w obiektach budowlanych podlegających przepisom ochrony przeciwpożarowej. Produkt posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa. Szczegółowy wybór numeru artykułu w zależności od wymaganej klasy CPR dostępny jest na stronie producenta LAPP.

Zastosowanie

Uniwersalny przewód sterowniczy przeznaczony do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Sprawdza się w instalacjach wewnątrz maszyn, w rozdzielnicach oraz w okablowaniu międzyzakładowym.

• Okablowanie obwodów sterowniczych w szafach sterowniczych maszyn produkcyjnych.
• Przyłącza czujników, siłowników i elementów wykonawczych w automatyce przemysłowej.
• Instalacje w pomieszczeniach suchych i wilgotnych – np. w halach przemysłowych, magazynach, oczyszczalniach.
• Zastosowania skręcające w turbinach wiatrowych – konstrukcja przewodu dostosowana do dynamicznych obciążeń w generatorach wiatrowych.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Przed układaniem należy sprawdzić, czy promień gięcia kabla jest zgodny z wytycznymi producenta (dla wersji giętkiej zalecany promień ok. 4–6-krotności średnicy zewnętrznej). Przekrój żył 0,75 mm² dobierać do obciążenia prądowego zgodnie z normą HD 60364. W przypadku stosowania w środowisku wilgotnym należy zapewnić odpowiednie uszczelnienie końcówek kablowych.

FAQ

• Czy przewód nadaje się do układania na stałe w ziemi lub na zewnątrz? Przewód OLFLEX CLASSIC 100 9G0,75 jest przeznaczony do stosowania w pomieszczeniach suchych i wilgotnych, ale nie do bezpośredniego zakopywania w ziemi ani do instalacji zewnętrznych narażonych na promieniowanie UV.
• Jaka jest odporność na oleje i smary? Płaszcz PVC wykazuje ograniczoną odporność na oleje – sprawdza się w warunkach sporadycznego kontaktu, ale do ciągłego narażenia na oleje zaleca się przewody z płaszczem poliuretanowym (np. OLFLEX CRANE).
• Czy przewód posiada oznaczenie CPR? Tak, przewód podlega dyrektywie BauPVO/CPR. Konkretna klasa (np. Eca, Cca) zależy od wybranego wariantu – należy sprawdzić kartę katalogową wybranego indeksu na stronie LAPP.
