Przewód sterowniczy OLFLEX CLASSIC FD 810 CY 7G1,5 300/500V BĘBEN | 0026253 Lapp Kabel

Opis i Kluczowe Cechy

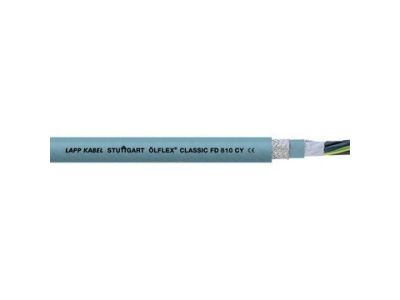

Przewód sterowniczy ÖLFLEX® CLASSIC FD 810 CY 7G1,5 (symbol 0026253) to elastyczny, ekranowany przewód sterowniczy przeznaczony do pracy w prowadnicach łańcuchowych i ruchomych częściach maszyn. Dzięki konstrukcji 7 żył o przekroju 1,5 mm² każda oraz napięciu znamionowemu U0/U 300/500 V sprawdza się w obwodach sterowniczych, regulacyjnych i pomiarowych przy średnich obciążeniach mechanicznych. Oferowany na bębnie, co ułatwia transport i precyzyjny odbiór wymaganej długości.

• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia oplotu zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe w instalacjach automatyki i sterowania.
• Wysoce giętka konstrukcja: Krótkie skrętki żył umożliwiają bardzo małe promienie gięcia, co ułatwia układanie w ciasnych korytkach i prowadnicach łańcuchowych.
• Wytłaczany płaszcz wewnętrzny: Zwiększa wytrzymałość mechaniczną przewodu i odporność na siły występujące przy cyklicznym zginaniu w łańcuchach kablowych.
• Płaszcz zewnętrzny PVC: Odporny na działanie kwasów i zasad, o ograniczonej odporności na oleje – zapewnia trwałość w środowiskach przemysłowych z narażeniem na chemikalia.
• Klasa wydajności Core Line LAPP: Przewód certyfikowany do średnich odległości przesuwu i zwiększonych przyspieszeń w prowadnicach łańcuchowych, gwarantując długą żywotność w cyklach pracy.

Zgodność z Normami

Przewód ÖLFLEX® CLASSIC FD 810 CY jest produkowany zgodnie z europejskimi standardami, posiada oznaczenie CE i jest przeznaczony do zastosowań zgodnych z wymaganiami dyrektyw niskonapięciowych. Konstrukcja spełnia branżowe wymagania dla przewodów sterowniczych w systemach prowadnic łańcuchowych (klasa wydajności Core Line). Nie posiada dedykowanych norm w dostarczonych danych – dla szczegółowych specyfikacji technicznych zalecamy kontakt z producentem.

Zastosowanie

Dzięki ekranowaniu, giętkości i odporności chemicznej przewód ÖLFLEX® CLASSIC FD 810 CY 7G1,5 doskonale sprawdza się w nowoczesnych systemach automatyki przemysłowej i budynkowej.

• Obwody sterownicze, regulacyjne i pomiarowe w maszynach produkcyjnych oraz robotach.
• Elastyczne połączenia w prowadnicach łańcuchowych przenoszących sygnały i napięcie w ruchomych elementach linii technologicznych.
• Instalacje w pomieszczeniach suchych i wilgotnych, gdzie wymagana jest ochrona przed zakłóceniami EM oraz narażenie na kwasy i zasady (z ograniczoną odpornością na oleje).
• Zasilanie i sygnalizacja w systemach transportu bliskiego, dźwigach i wózkach automatycznych.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (lub równoważnymi). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Podczas układania w prowadnicach łańcuchowych należy stosować się do zaleceń producenta dotyczących minimalnego promienia gięcia oraz sił rozciągających. Przekrój żył 1,5 mm² należy dobrać do maksymalnego prądu obciążenia zgodnie z normami instalacyjnymi. Przewód zwolniony z bębna powinien być układany bez skręcania, z zachowaniem swobodnego zwisu w łańcuchu. Nie przekraczać parametrów pracy dynamicznej określonych przez LAPP dla klasy Core Line.

FAQ

• Czy przewód nadaje się do układania na stałe w ziemi lub na zewnątrz? Przeznaczony jest do pomieszczeń suchych i wilgotnych, ale nie jest kablem ziemnym ani odpornym na UV – stosować wyłącznie wewnątrz budynków lub w suchych obudowach.
• Jaki jest minimalny promień gięcia przy układaniu w prowadnicy łańcuchowej? Dzięki krótkim skrętkom żył promień gięcia jest bardzo mały, jednak dokładną wartość dla konkretnej średnicy zewnętrznej należy sprawdzić w karcie katalogowej producenta (w zależności od warunków dynamicznych).
• Czy ekranowanie wymaga uziemienia? Tak, miedziany oplot ekranujący powinien być prawidłowo uziemiony na obu końcach (lub zgodnie z projektem EMC) w celu skutecznego tłumienia zakłóceń elektromagnetycznych.
