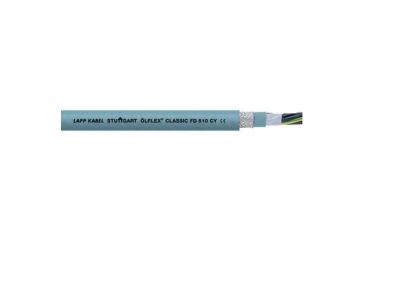

Przewód sterowniczy OLFLEX CLASSIC FD 810 CY 4G16 /500m/ KRĄŻEK | 0026287 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC FD 810 CY 4G16 (symbol 0026287) marki LAPP to ekranowane, elastyczne połączenie przeznaczone do pracy w prowadnicach łańcuchowych i ruchomych częściach maszyn. Konstrukcja 4-żyłowa o przekroju 16 mm² oraz napięcie znamionowe U₀/U 300/500 V zapewniają niezawodną transmisję sygnałów w obwodach sterowniczych, regulacyjnych i pomiarowych. Miedziany oplot ekranujący o wysokim stopniu pokrycia chroni przed zakłóceniami elektromagnetycznymi, co gwarantuje stabilną pracę w środowiskach przemysłowych.

• Ekranowany oplot miedziany: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC), co zapewnia czystość sygnałów sterowniczych i pomiarowych.
• Napięcie znamionowe 300/500 V: Bezpieczne zasilanie obwodów sterowniczych i regulacyjnych w standardowych instalacjach przemysłowych.
• 4 żyły o przekroju 16 mm²: Odpowiednia rezerwa prądowa dla wielu obwodów przy jednoczesnym zachowaniu elastyczności.
• Przeznaczenie do prowadnic łańcuchowych (Core Line): Wytrzymuje średnie obciążenia mechaniczne, ciągłe zginanie i zwiększone przyspieszenia, co wydłuża żywotność w aplikacjach dynamicznych.
• Płaszcz PVC odporny na kwasy, zasady i ograniczenie na oleje: Zwiększona trwałość w trudnych warunkach przemysłowych – suchych i wilgotnych pomieszczeniach.
• Krótkie skrętki żył: Bardzo małe promienie gięcia umożliwiają montaż w ciasnych przestrzeniach maszyn.

Zgodność z Normami

Przewód ÖLFLEX® CLASSIC FD 810 CY spełnia wymagania europejskich norm bezpieczeństwa i standardów DIN, posiada oznaczenie CE. Jego konstrukcja została zaprojektowana zgodnie z wytycznymi dla przewodów sterowniczych pracujących w prowadnicach łańcuchowych i w warunkach dynamicznych.

Zastosowanie

Dzięki ekranowaniu i wysokiej elastyczności przewód znajduje zastosowanie w instalacjach, gdzie wymagana jest odporność na zakłócenia oraz ciągłe ruchy. Idealnie sprawdza się w:

• Obwodach sterowniczych, regulacyjnych i pomiarowych w maszynach produkcyjnych.
• Prowadnicach łańcuchowych ze średnimi odległościami przesuwu lub zwiększonym przyspieszeniem (klasa wydajności Core Line LAPP).
• Podłączeniu ruchomych części maszyn – elastyczne przewody do ciągłego zginania.
• Instalacjach w pomieszczeniach suchych i wilgotnych, narażonych na działanie kwasów, zasad i ograniczony kontakt z olejami.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przewód przystosowany do układania w prowadnicach łańcuchowych – należy przestrzegać zaleceń producenta dotyczących minimalnego promienia gięcia oraz siły ciągu. Przekrój żył (16 mm²) dobrano do przewidywanych prądów obciążenia; przedłużanie lub łączenie przewodu może wymagać zastosowania odpowiednich osłon i złączek. Prace wykonywać zgodnie z dokumentacją techniczną LAPP.

FAQ

• Czy przewód jest ekranowany? Jaka jest skuteczność ochrony EMC? Tak, przewód posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia ochronę przed zakłóceniami elektromagnetycznymi. Jest odpowiedni do stosowania w środowiskach o podwyższonym ryzyku interferencji.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe U₀/U wynosi 300/500 V. Przewód może być stosowany w obwodach sterowniczych i pomiarowych o napięciu do 300 V względem ziemi i 500 V między żyłami.
• Czy przewód nadaje się do układania w prowadnicach łańcuchowych o dużych przyspieszeniach? Tak, w klasie Core Line LAPP – przewód przeznaczony do średnich obciążeń mechanicznych, ciągłego zginania i zwiększonych przyspieszeń. Dla bardzo wysokich dynamik zaleca się wariant Performance Line.
