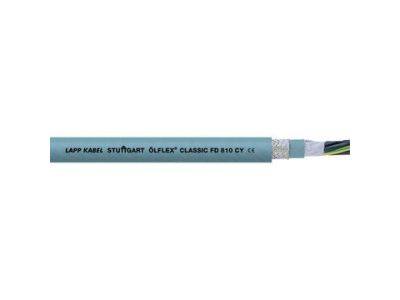

Przewód sterowniczy OLFLEX CLASSIC FD 810 CY 25G0,5 BĘBEN | 0026207 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC FD 810 CY 25G0,5 firmy Lapp to ekranowany przewód sterowniczy o napięciu znamionowym 300/500 V, przeznaczony do średnich obciążeń mechanicznych. Dzięki wysoce giętkiej konstrukcji i krótkim skrętkom żył zapewnia doskonałą wydajność w prowadnicach łańcuchowych, umożliwiając małe promienie gięcia i trwałe użytkowanie w ruchomych aplikacjach.

• Napięcie znamionowe U0/U 300/500 V: Gwarantuje bezpieczne zasilanie obwodów sterowniczych, regulacyjnych i pomiarowych przy zachowaniu odpowiednich zapasów izolacji.
• Ekranowanie miedzianym oplotem o wysokim stopniu pokrycia: Skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMC), zapewniając niezawodną transmisję sygnałów w środowiskach przemysłowych.
• Wysoce giętka konstrukcja z krótkimi skrętkami żył: Umożliwia bardzo małe promienie gięcia, co ułatwia prowadzenie przewodu w ciasnych przestrzeniach i łańcuchach kablowych.
• Odporność na kwasy, zasady oraz ograniczona odporność na oleje: Wytłaczany płaszcz zewnętrzny PVC zapewnia trwałość w trudnych warunkach środowiskowych, przedłużając żywotność instalacji.
• Oznaczenie żył liczbami: Ułatwia szybką i bezbłędną identyfikację przewodów podczas montażu i serwisu.

Zgodność z Normami

Przewód OLFLEX CLASSIC FD 810 CY 25G0,5 spełnia wymagania europejskich norm dotyczących przewodów sterowniczych oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z przepisami i zaleceniami producenta.

Zastosowanie

Dzięki elastycznej, ekranowanej konstrukcji przewód znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i automatyki, szczególnie tam, gdzie wymagana jest ochrona sygnałów przed zakłóceniami oraz ciągłe zginanie.

• W obwodach sterowniczych, regulacyjnych i pomiarowych wymagających odporności na zakłócenia elektromagnetyczne.
• W prowadnicach łańcuchowych (łańcuchach kablowych) ze średnimi odległościami przesuwu lub zwiększonym przyspieszeniem – klasa wydajności Core Line.
• W maszynach i urządzeniach z ruchomymi częściami wymagającymi ciągłego zginania (np. roboty, suwnice, automaty pakujące).
• W pomieszczeniach suchych i wilgotnych, a także w środowiskach o ograniczonej odporności na oleje i chemikalia (kwasy, zasady).

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podczas układania w prowadnicach łańcuchowych należy przestrzegać minimalnych promieni gięcia podanych w dokumentacji technicznej producenta oraz unikać ostrych krawędzi. Przekrój przewodu dobrać zgodnie z obciążalnością prądową wynikającą z norm. Mocowanie przewodu w łańcuchu powinno zapobiegać skręcaniu i nadmiernemu naprężeniu. Zaleca się stosowanie odpowiednych uchwytów odciążających na końcach łańcucha.

FAQ

• Czy przewód nadaje się do pracy w prowadnicach łańcuchowych? Tak, przewód OLFLEX CLASSIC FD 810 CY 25G0,5 został zaprojektowany do średnich obciążeń mechanicznych w prowadnicach łańcuchowych i spełnia klasę wydajności Core Line według Lapp.
• Jaki stopień ochrony IP ma przewód? Producent nie podaje konkretnego stopnia ochrony IP. Przewód przeznaczony jest do stosowania w pomieszczeniach suchych i wilgotnych, a jego odporność na działanie czynników zewnętrznych wynika z materiałów konstrukcyjnych (PVC, ekran). W przypadku montażu w trudnych warunkach należy zastosować dodatkowe osłony.
• Jakie jest napięcie znamionowe przewodu? Napięcie znamionowe wynosi U0/U 300/500 V, co odpowiada standardowym obwodom sterowniczym i zasilającym w instalacjach przemysłowych.
