Przewód sterowniczy OLFLEX CLASSIC FD 810 CY 18G1,5 BĘBEN | 0026256 Lapp Kabel

Opis i Kluczowe Cechy

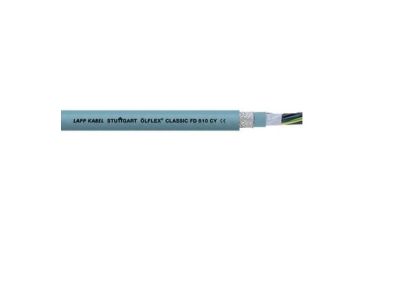

Przewód sterowniczy ÖLFLEX CLASSIC FD 810 CY 18G1,5 (symbol 0026256) produkcji LAPP to wysokogiętny kabel ekranowany przeznaczony do pracy w prowadnicach łańcuchowych. Posiada 18 żył o przekroju 1,5 mm², napięcie znamionowe 300/500 V oraz miedziany oplot ekranujący chroniący przed zakłóceniami elektromagnetycznymi. Konstrukcja przewodu należy do klasy wydajności Core Line, co zapewnia trwałość przy średnich obciążeniach mechanicznych i ciągłym zginaniu.

• Liczba żył i przekrój: Kabel 18-żyłowy o przekroju 1,5 mm² umożliwia prowadzenie wielu obwodów sterowniczych w jednej linii, co oszczędza miejsce i upraszcza instalację.
• Napięcie znamionowe 300/500 V: Gwarantuje bezpieczną pracę w typowych obwodach sterowania, regulacji i pomiarów, bez ryzyka przebicia izolacji.
• Miedziany oplot ekranujący: Wysokie pokrycie oplotem skutecznie chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe w maszynach z przetwornicami lub silnikami.
• Wysoce giętka konstrukcja (krótkie skrętki żył): Umożliwia bardzo małe promienie gięcia, co ułatwia układanie w ciasnych przestrzeniach i prowadnicach łańcuchowych o ograniczonej przestrzeni.
• Odporność na czynniki chemiczne: Płaszcz PVC jest odporny na działanie kwasów i zasad oraz ma ograniczoną odporność na oleje, co przedłuża żywotność kabla w środowisku przemysłowym.

Zgodność z Normami

Przewód spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla przewodów sterowniczych w aplikacjach łańcuchowych. Dokładne dane normatywne dostępne są w dokumentacji technicznej producenta LAPP.

Zastosowanie

Kabel ÖLFLEX CLASSIC FD 810 CY 18G1,5 został stworzony do pracy w warunkach dynamicznego zginania. Sprawdzi się w następujących scenariuszach:

• Sterowanie i regulacja w maszynach produkcyjnych – obwody przekaźnikowe, czujniki, siłowniki.
• Prowadnice łańcuchowe (przewody kablowe) – ciągłe ruchy posuwisto-zwrotne z przyspieszeniami i średnimi odległościami przesuwu.
• Instalacje w suchych i wilgotnych pomieszczeniach przemysłowych – szafy sterownicze, linie montażowe.
• Transmisja sygnałów pomiarowych w systemach automatyki budynkowej i procesowej.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Kabel przeznaczony jest do układania w prowadnicach łańcuchowych – przestrzegaj minimalnych promieni gięcia oraz parametrów przesuwu podanych w dokumentacji LAPP. Unikaj uszkodzenia oplotu ekranującego podczas zdejmowania izolacji; dołączenie ekranu do zacisku uziemiającego zapewni skuteczną ochronę przed EMI. Przekrój żył 1,5 mm² dobrany jest do typowych prądów sterowniczych – nie przekraczaj wartości obciążenia zgodnych z normami.

FAQ

• Czy przewód jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, który skutecznie redukuje zakłócenia elektromagnetyczne. Ekran należy uziemić zgodnie z zasadami EMC.
• Jaka jest odporność na oleje i chemikalia? Płaszcz zewnętrzny PVC jest odporny na kwasy i zasady, a ograniczoną odporność ma na oleje. W środowiskach o wysokiej ekspozycji na oleje zalecamy konsultację z dokumentacją techniczną LAPP.
• Jaki jest minimalny promień gięcia? Krótkie skrętki żył umożliwiają bardzo małe promienie gięcia – konkretną wartość dla danej konfiguracji prowadnicy należy sprawdzić w karcie katalogowej producenta (zależne od długości przesuwu i przyspieszenia).
