Przewód sterowniczy OLFLEX CLASSIC FD 810 CY 12G0,75 BĘBEN | 0026224 Lapp Kabel

Opis i Kluczowe Cechy

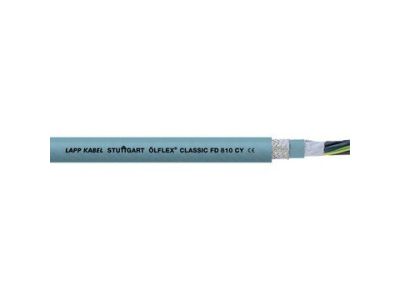

Przewód sterowniczy ÖLFLEX® CLASSIC FD 810 CY 12G0,75 (symbol 0026224) firmy LAPP to elastyczny przewód ekranowany przeznaczony do średnich obciążeń mechanicznych w prowadnicach łańcuchowych. Konstrukcja 12-żyłowa o przekroju 0,75 mm² i napięciu znamionowym U0/U 300/500 V zapewnia niezawodne połączenia w obwodach sterowniczych, regulacyjnych i pomiarowych. Miedziany oplot ekranujący o wysokim stopniu pokrycia skutecznie chroni przed zakłóceniami elektromagnetycznymi, a krótkie skrętki żył umożliwiają bardzo małe promienie gięcia.

• 12 żył o przekroju 0,75 mm²: Możliwość prowadzenia wielu sygnałów w jednym przewodzie, oszczędność miejsca i czasu instalacji.
• Ekranowanie miedzianym oplotem: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI), stabilna transmisja sygnałów w środowiskach przemysłowych.
• Napięcie znamionowe 300/500 V: Bezpieczna praca w typowych obwodach sterowniczych i pomiarowych, zgodność z wymaganiami instalacji niskiego napięcia.
• Wysoce giętka konstrukcja (klasa Core Line): Doskonała wydajność w prowadnicach łańcuchowych nawet przy średnich odległościach przesuwu i zwiększonym przyspieszeniu.
• Odporność na kwasy, zasady i ograniczona odporność na oleje: Długa żywotność w agresywnym środowisku przemysłowym, mniejsze ryzyko przestojów serwisowych.
• Wytłaczany płaszcz wewnętrzny: Dodatkowa stabilność mechaniczna i ochrona żył przed uszkodzeniami przy częstym zginaniu.

Zgodność z Normami

Przewód ÖLFLEX® CLASSIC FD 810 CY spełnia wymagania europejskich norm bezpieczeństwa dla przewodów sterowniczych. Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony jest do zastosowań zgodnych z klasą wydajności LAPP „Core Line” – dla średnich obciążeń mechanicznych w prowadnicach łańcuchowych.

Zastosowanie

Przewód przeznaczony jest do elastycznego, ciągłego zginania w ruchomych częściach maszyn i prowadnicach łańcuchowych. Sprawdza się w pomieszczeniach suchych i wilgotnych oraz w obwodach sterowniczych, regulacyjnych i pomiarowych. Polecany m.in. do:

• Prowadzenia sygnałów sterowniczych w maszynach CNC, robotach przemysłowych i liniach pakujących.
• Połączeń między szafami sterowniczymi a elementami wykonawczymi (czujniki, siłowniki, zawory).
• Instalacji w systemach transportu taśmowego i przenośników, gdzie wymagana jest ciągła praca zginania.
• Zastosowań w strefach o ograniczonej przestrzeni, gdzie niezbędne są małe promienie gięcia i wysoka elastyczność.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac należy odłączyć napięcie. Przy układaniu w prowadnicach łańcuchowych należy przestrzegać minimalnego promienia gięcia podanego w karcie katalogowej producenta oraz unikać skręcania i przeciągania przewodu. Końcówki przewodów należy odpowiednio zaizolować i zakończyć tulejkami lub końcówkami kablowymi dobranymi do przekroju 0,75 mm². Nie przekraczać maksymalnej siły rozciągającej określonej przez producenta.

FAQ

• Do czego służy ekranowanie w tym przewodzie? Miedziany oplet ekranujący redukuje zakłócenia elektromagnetyczne (EMI), co zapewnia czystą transmisję sygnałów sterowniczych w pobliżu silników, falowników i innych źródeł zakłóceń.
• Jakie jest napięcie znamionowe przewodu? Napięcie znamionowe U0/U wynosi 300/500 V – odpowiednie dla typowych obwodów sterowniczych i pomiarowych w instalacjach niskiego napięcia.
• Czy przewód jest odporny na oleje? Posiada ograniczoną odporność na oleje – sprawdza się w warunkach lekkiego narażenia, ale nie jest przeznaczony do stałego kontaktu z olejami lub paliwami. Dodatkowo płaszcz PVC jest odporny na kwasy i zasady.
