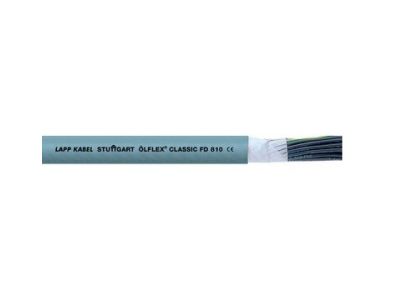

Przewód sterowniczy OLFLEX CLASSIC FD 810 4G16 BĘBEN | 0026187 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX CLASSIC FD 810 4G16 (symbol 0026187) firmy LAPP to elastyczny kabel sterowniczy o budowie 4 żył po 16 mm² każda, przystosowany do napięcia U0/U 300/500 V. Dzięki konstrukcji z krótkimi skrętkami i płaszczem PVC zapewnia doskonałą giętkość oraz odporność na środowiska przemysłowe, co przekłada się na niezawodną pracę w ruchomych częściach maszyn i prowadnicach łańcuchowych.

• 4 żyły 16 mm² (4G16): odpowiedni przekrój umożliwia przesył sygnałów sterowniczych i pomiarowych przy zachowaniu niskiej rezystancji, co zwiększa niezawodność obwodów.
• Napięcie znamionowe 300/500 V: gwarantuje bezpieczną pracę w typowych obwodach sterowniczych i regulacyjnych bez ryzyka przebicia izolacji.
• Konstrukcja do prowadnic łańcuchowych (klasa Core Line): trwałość przy średnich odległościach przesuwu i zwiększonym przyspieszeniu – idealna do ciągłego zginania w aplikacjach dynamicznych.
• Odporność płaszcza PVC na kwasy i zasady oraz ograniczona odporność na oleje: wydłuża żywotność kabla w agresywnym środowisku przemysłowym.
• Krótkie skrętki żył: umożliwiają bardzo małe promienie gięcia, co ułatwia prowadzenie w ciasnych przestrzeniach i w łańcuchach energetycznych.

Zgodność z Normami

Kabel ÖLFLEX CLASSIC FD 810 4G16 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla przewodów sterowniczych stosowanych w prowadnicach łańcuchowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i ochrony środowiska.

Zastosowanie

Przewód przeznaczony do instalacji w suchych i wilgotnych pomieszczeniach przemysłowych, szczególnie tam, gdzie wymagana jest elastyczność i odporność mechaniczna.

• Obwody sterownicze, regulacyjne i pomiarowe w maszynach i urządzeniach.
• Prowadnice łańcuchowe (łańcuchy energetyczne) ze średnimi odległościami przesuwu i zwiększonym przyspieszeniem.
• Połączenia ruchomych części maszyn – ciągłe, cykliczne zginanie przy dużej częstotliwości.
• Systemy automatyki budynkowej i przemysłowej wymagające giętkiego okablowania w zamkniętych korytkach.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel należy układać zgodnie z zaleceniami producenta dotyczącymi minimalnych promieni gięcia (patrz dokumentacja techniczna). W prowadnicach łańcuchowych stosować odpowiednie mocowania zapobiegające skręcaniu. Przekrój żył dobrać do obciążenia prądowego zgodnie z normami instalacyjnymi. Nie przekraczać temperatury pracy określonej w karcie katalogowej.

FAQ

• Czy przewód nadaje się do prowadnic łańcuchowych? Tak, został zaprojektowany specjalnie do tego zastosowania i klasyfikowany jest w klasie Core Line LAPP, co gwarantuje trwałość przy średnich obciążeniach dynamicznych.
• Jaka jest odporność na oleje? Płaszcz PVC wykazuje ograniczoną odporność na oleje – nie jest zalecany do ciągłego kontaktu z agresywnymi olejami, ale krótkotrwałe narażenie nie powoduje uszkodzenia.
• Jakie oznaczenie mają żyły? Żyły oznaczone są kolejnymi liczbami (od 1 do 4), co ułatwia identyfikację podczas montażu i podłączania.
