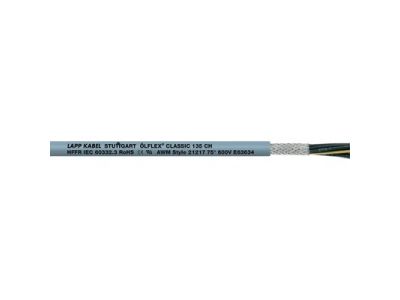

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH 4G0,75 300/500V BĘBEN | 1123235 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH (symbol katalogowy 1123235) firmy LAPP to ekranowane, giętkie połączenie przeznaczone do okablowania obwodów sterowniczych w instalacjach stacjonarnych i sporadycznie ruchomych. Dzięki czterem żyłom o przekroju 0,75 mm² (4G0,75) i napięciu znamionowym 300/500 V zapewnia bezpieczną transmisję sygnałów w suchych, wilgotnych oraz zewnętrznych środowiskach (w dopuszczalnym zakresie temperatur). Wysoki stopień ochrony przed zakłóceniami elektromagnetycznymi (EMC) oraz bezhalogenowa, HFFR powłoka zewnętrzna czynią go odpowiednim do wymagających zastosowań przemysłowych i budynkowych.

• Budowa 4G0,75 (4 żyły × 0,75 mm²): umożliwia prowadzenie zarówno sygnałów sterowniczych, jak i zasilania pomocniczego w jednym kablu, oszczędzając miejsce w korytkach i szafach.
• Ekran miedziany (oplot) o wysokim stopniu pokrycia: skutecznie tłumi zakłócenia elektromagnetyczne, zapewniając niezawodność transmisji w środowiskach o dużym poziomie szumów.
• Bezhalogenowa powłoka HFFR (bezhalogenowa, niepodtrzymująca płomienia): w przypadku pożaru emituje mało dymu i toksycznych gazów, zwiększając bezpieczeństwo ludzi i ograniczając ryzyko rozprzestrzeniania ognia.
• Gietkość do –25°C: zachowuje elastyczność nawet w niskich temperaturach, ułatwiając montaż w chłodniach, halach nieogrzewanych lub na zewnątrz w zimie.
• Odporność na kwasy i zasady: powłoka HFFR wytrzymuje agresywne chemikalia, co przedłuża żywotność kabla w środowiskach przemysłowych i oczyszczalniach.

Zgodność z Normami

Przewód posiada certyfikat UL (zgodny z danymi technicznymi) umożliwiający stosowanie na rynku północnoamerykańskim oraz aprobatę DNV do zastosowań morskich. Klasyfikacja właściwości przeciwpożarowych jest zgodna z dyrektywą UE 305/2011 (BauPVO/CPR) – właściwy numer artykułu dla konkretnej klasy pożarowej należy wybrać na stronie producenta. Wszystkie materiały spełniają wymogi dotyczące bezpieczeństwa elektrycznego (napięcie próbne 4000 V).

Zastosowanie

Dzięki połączeniu ekranowania, bezhalogenowości i giętkości przewód OLFLEX CLASSIC 135 CH sprawdza się w różnorodnych instalacjach sterowniczych i sygnalizacyjnych.

• Okablowanie obwodów sterowniczych wewnątrz maszyn oraz połączenia między urządzeniami w liniach produkcyjnych – ochrona przed zakłóceniami EMC zapewnia stabilność sygnałów.
• Instalacje w budynkach użyteczności publicznej i obiektach przemysłowych, gdzie wymagana jest podwyższona ochrona przeciwpożarowa (niska emisja dymu, brak halogenów).
• Połączenia nieruchome i sporadycznie ruchome (bez obciążeń rozciągających) w suchych, wilgotnych i zewnętrznych środowiskach, z zachowaniem temperatury pracy do –25°C.
• Zastosowania w strefach o wysokim poziomie zakłóceń elektromagnetycznych (EMC), np. przy sterownikach PLC, przetwornicach częstotliwości oraz w okablowaniu strukturalnym budynków.

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i znajomość przepisów. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Podczas układania kabla przestrzegać minimalnych promieni gięcia zalecanych przez producenta (dokumentacja techniczna). Dobór przekroju żyły (0,75 mm²) musi być zgodny z projektowanym obciążeniem prądowym. W przypadku montażu na zewnątrz dodatkowo chronić przewód przed bezpośrednim nasłonecznieniem i uszkodzeniami mechanicznymi, jeśli przekracza to zakres stosowania.

FAQ

• Czy przewód nadaje się do układania na zewnątrz? Tak, z zastrzeżeniem zakresu temperatury pracy (do –25°C) oraz ochrony przed mechanicznymi uszkodzeniami. W miejscach narażonych na stałe promieniowanie UV zaleca się dodatkową osłonę lub wybór kabla z powłoką odporną na UV (należy sprawdzić w dokumentacji LAPP).
• Jaki jest stopień ochrony (IP) przewodu? Przewód jako element linii kablowej nie posiada samodzielnego stopnia IP – jego odporność na wilgoć i pyły zależy od zastosowanych złączek, dławików i sposobu prowadzenia. Powłoka zewnętrzna HFFR zapewnia odporność na wilgotne środowisko, ale nie gwarantuje szczelności w miejscach łączeń.
• Czy przewód można stosować w aplikacjach ruchomych typu kabel transportowy dla robota? Nie, jest przeznaczony do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Do ciągłych, dynamicznych aplikacji należy wybrać przewód giętki z wyższą klasą zginania (np. z serii ÖLFLEX® ROBOT).
