Przewód sterowniczy OLFLEX CLASSIC 110 CY 3G1,5 0,6/1kV czarny BĘBEN | 1121307 Lapp Kabel

Opis i Kluczowe Cechy

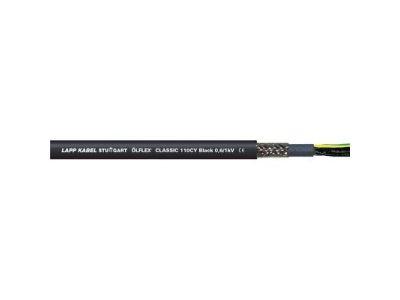

Przewód sterowniczy LAPP OLFLEX CLASSIC 110 CY (symbol 1121307) to ekranowany przewód giętki o przekroju 3G1,5 mm² i napięciu znamionowym U0/U 0,6/1 kV. Dzięki miedzianemu oplotowi ekranującemu oraz wzmocnionemu płaszczowi zewnętrznemu PVC zapewnia niezawodną transmisję sygnałów sterowniczych w warunkach przemysłowych i na zewnątrz.

• Napięcie znamionowe U0/U 0,6/1 kV: umożliwia bezpieczną pracę w obwodach sterowniczych o podwyższonym napięciu, zwiększając margines bezpieczeństwa instalacji.
• Miedziany oplot ekranujący o wysokim stopniu pokrycia: skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe w precyzyjnych aplikacjach automatyki i sterowania.
• Wzmocniony płaszcz zewnętrzny PVC o grubości co najmniej 1,8 mm: zapewnia wysoką odporność mechaniczną oraz ochronę przed kwasami, zasadami i ograniczoną odporność na oleje.
• Napięcie próbne 4000 V: gwarantuje doskonałą izolację elektryczną i bezpieczeństwo nawet w trudnych środowiskach przemysłowych.
• Odporność na warunki atmosferyczne: przewód nadaje się do stosowania na zewnątrz (z uwzględnieniem zakresu temperatury), co rozszerza możliwości jego zastosowania.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości pożarowych – konkretna klasa reakcji na ogień jest do wyboru w zależności od wariantu artykułu. Posiada certyfikat CE i został zaprojektowany zgodnie z europejskimi standardami dla giętkich przewodów sterowniczych. Nie podano szczegółowych numerów norm – produkt jest zgodny z ogólnymi wymogami dla przewodów PVC w instalacjach przemysłowych.

Zastosowanie

Dzięki połączeniu giętkości, ekranowania i podwyższonego napięcia znamionowego przewód OLFLEX CLASSIC 110 CY sprawdza się w wielu aplikacjach sterowniczych i automatyki.

• Okablowanie obwodów sterowniczych wewnątrz maszyn oraz w połączeniach międzyzakładowych wymagających ochrony przed zakłóceniami elektromagnetycznymi.
• Instalacje w pomieszczeniach suchych i wilgotnych, gdzie nie występują obciążenia rozciągające – idealny do szaf sterowniczych i rozdzielni.
• Stosowanie na zewnątrz (w dopuszczalnym zakresie temperatur) do połączeń między urządzeniami w liniach produkcyjnych lub oświetleniu zewnętrznym.
• Aplikacje wymagające wyższego napięcia nominalnego ze względu na specyfikę instalacji, np. w przemyśle wydobywczym lub energetycznym.

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przewód należy układać unikając ostrych zagięć oraz obciążeń rozciągających – przeznaczony jest do układania nieruchomego lub sporadycznie ruchomego. Dla optymalnej skuteczności ekranowania, oplot miedziany powinien być uziemiony zgodnie z obowiązującymi przepisami.

FAQ

• Czy przewód może być stosowany w instalacjach ruchomych? Przewód przeznaczony jest do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Do ciągłego ruchu (np. w łańcuchach kablowych) zalecane są przewody specjalistyczne.
• Jaki stopień ochrony zapewnia ekran? Miedziany oplot ekranujący chroni przed zakłóceniami elektromagnetycznymi (EMI). Stopień ochrony IP nie jest definiowany dla samego przewodu – w instalacji zewnętrznej należy stosować odpowiednie dławnice i osprzęt.
• Czy przewód jest odporny na oleje? Płaszcz PVC ma ograniczoną odporność na oleje. W środowiskach o dużym stężeniu olejów zalecane są przewody z płaszczem poliuretanowym lub specjalnym.
