Przewód sterowniczy OLFLEX CLASSIC 110 CY 4G35 0,6/1KV czarny BĘBEN | 1121385 Lapp Kabel

Opis i Kluczowe Cechy

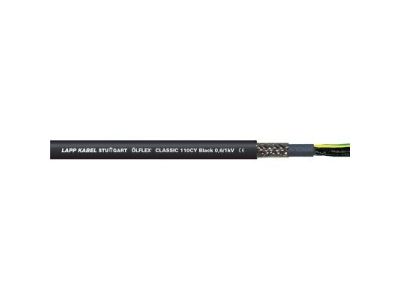

Przewód sterowniczy LAPP ÖLFLEX® CLASSIC 110 CY BK 0,6/1kV o symbolu 1121385 to giętki, ekranowany przewód w konstrukcji 4G35 (4 żyły o przekroju 35 mm²). Dzięki napięciu znamionowemu 0,6/1 kV zapewnia bezpieczną pracę w obwodach wymagających wyższego napięcia izolacji, a miedziany oplot ekranujący o wysokim stopniu pokrycia skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMI). Wzmocniony płaszcz zewnętrzny o grubości co najmniej 1,8 mm gwarantuje wysoką odporność mechaniczną, a wytłaczany płaszcz wewnętrzny dodatkowo zwiększa wytrzymałość. Przeznaczony do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających.

• Budowa 4G35 (4 żyły × 35 mm²): Duży przekrój umożliwia przesyłanie większych mocy sterowniczych przy zachowaniu niskich spadków napięcia na długich odcinkach.
• Napięcie znamionowe U0/U 0,6/1 kV: Podwyższona izolacja zwiększa bezpieczeństwo elektryczne w instalacjach o podwyższonym napięciu roboczym.
• Ekranowanie miedzianym oplotem: Ochrona przed zakłóceniami EMI zapewnia stabilną transmisję sygnałów w otoczeniu silnych pól elektromagnetycznych (np. przy szafach sterowniczych).
• Giętka konstrukcja PVC: Łatwe układanie w ciasnych przestrzeniach oraz w korytkach kablowych bez ryzyka uszkodzenia żył.
• Odporność na warunki atmosferyczne i chemikalia: Płaszcz PVC odporny na kwasy, zasady (ograniczona odporność na oleje) pozwala na stosowanie na zewnątrz oraz w pomieszczeniach wilgotnych.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych – szczegółowy numer klasy należy dobrać indywidualnie na stronie producenta LAPP. Posiada certyfikat CE i jest produkowany zgodnie z europejskimi standardami jakości.

Zastosowanie

Uniwersalny przewód sterowniczy przeznaczony do średnich obciążeń mechanicznych, stosowany w suchych i wilgotnych pomieszczeniach oraz na zewnątrz (w dopuszczalnym zakresie temperatur). Idealny do okablowania obwodów sterowniczych wewnątrz maszyn, urządzeń oraz połączeń międzyzakładowych.

• Okablowanie szaf sterowniczych i rozdzielnic w instalacjach przemysłowych.
• Połączenia między maszynami a pulpitami operatorskimi w środowiskach z zakłóceniami elektromagnetycznymi.
• Instalacje tymczasowe i stałe na zewnątrz budynków (z zachowaniem temperatury otoczenia).
• Obwody wymagające wyższego napięcia znamionowego, np. w zasilaniu siłowników lub czujników.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przewód należy układać na szynach lub w korytkach kablowych, unikając ostrych krawędzi i nadmiernego zginania (promień gięcia zgodny z dokumentacją producenta). Przekrój żył (35 mm²) wymaga stosowania odpowiednich końcówek i narzędzi zaciskowych. Nie przeciążać przewodu– dobór zabezpieczeń nadprądowych musi uwzględniać obciążalność prądową dla danego rodzaju instalacji.

FAQ

• Czy przewód jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, który skutecznie tłumi zakłócenia elektromagnetyczne (EMI).
• Jaka jest odporność na warunki atmosferyczne? Płaszcz PVC jest odporny na kwasy i zasady oraz ma ograniczoną odporność na oleje. Przewód może być stosowany na zewnątrz, jednak zakres temperatury należy sprawdzić w karcie katalogowej producenta.
• Do jakich obwodów mogę go użyć? Do obwodów sterowniczych o napięciu roboczym do 1 kV, zarówno w suchych jak i wilgotnych pomieszczeniach, a także na zewnątrz – idealny do uniwersalnego okablowania maszyn i instalacji przemysłowych.
