Przewód sterowniczy OLFLEX CLASSIC 110 CY 5G16 0,6/1kV czarny BĘBEN | 1121378 Lapp Kabel

Opis i Kluczowe Cechy

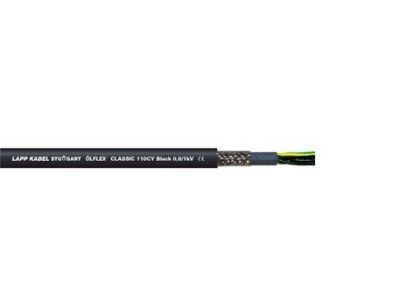

Kabel sterowniczy ÖLFLEX® CLASSIC 110 CY BK (symbol 1121378) w wykonaniu 5G16 o napięciu znamionowym 0,6/1kV to elastyczny przewód ekranowany, przeznaczony do zasilania i sterowania w instalacjach przemysłowych. Płaszcz zewnętrzny z PVC zapewnia ochronę przed czynnikami chemicznymi, wilgocią oraz warunkami atmosferycznymi. Wysoki stopień ekranowania miedzianym oplotem gwarantuje ochronę przed zakłóceniami elektromagnetycznymi.

• Napięcie znamionowe 0,6/1kV: Przeznaczony do obwodów wymagających wyższego napięcia nominalnego, w tym w instalacjach zewnętrznych.
• Ekranowany miedzianym oplotem: Wysoki stopień pokrycia zapewnia skuteczną ochronę sygnałów sterowniczych przed zakłóceniami elektromagnetycznymi (EMI/RFI).
• Płaszcz zewnętrzny z PVC: Odporny na działanie kwasów, zasad i olejów, co wydłuża żywotność kabla w trudnych warunkach przemysłowych.
• Giętka konstrukcja z wzmocnionym płaszczem: Ścianka płaszcza zewnętrznego o grubości ≥1,8 mm zapewnia wysoką odporność mechaniczną, a wytłaczany płaszcz wewnętrzny zwiększa stabilność konstrukcji.
• Zastosowanie zewnętrzne i wewnętrzne: Odpowiedni do stosowania w suchych i wilgotnych pomieszczeniach oraz na wolnym powietrzu, z zachowaniem zakresu temperatury pracy.

Zgodność z Normami

Kabel spełnia wymagania dyrektywy UE 305/2011 (CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych, posiada klasyfikację ogniową zgodną z normami budowlanymi. Wysokie bezpieczeństwo elektryczne potwierdzone próbą napięciową 4000V. Przewód jest kompatybilny z normami dotyczącymi instalacji w maszynach i urządzeniach przemysłowych.

Zastosowanie

Kabel sterowniczy ÖLFLEX CLASSIC 110 CY BK 5G16 to rozwiązanie uniwersalne dla instalacji przemysłowych wymagających wysokiej odporności na zakłócenia i trwałości w trudnych warunkach.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń przemysłowych – odporność na średnie obciążenia mechaniczne.
• Połączenia między zakładami produkcyjnymi – ochrona przed zakłóceniami elektromagnetycznymi w środowiskach przemysłowych.
• Instalacje zewnętrzne (z zastrzeżeniem zakresu temperatury) – odporność na warunki atmosferyczne, chemikalia i wilgoć.
• Sterowanie i zasilanie w pomieszczeniach suchych i wilgotnych – uniwersalne zastosowanie w przemyśle i budownictwie.

Wskazówki Montażowe

Montaż kabla powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji kablowych. Należy unikać nadmiernego zginania kabla (minimalny promień gięcia 10-krotność średnicy zewnętrznej) oraz stosować odpowiednie uchwyty i dławiki w miejscach wprowadzenia do urządzeń. Przed montażem sprawdzić zakres temperatury pracy i kompatybilność z innymi materiałami w instalacji. Uziemienie ekranu miedzianego jest obowiązkowe w celu zapewnienia skutecznej ochrony przeciwzakłóceniowej.

FAQ

• Czy kabel nadaje się do stosowania na zewnątrz? Tak, kabel jest odpowiedni do stosowania na wolnym powietrzu, z zastrzeżeniem zachowania zakresu temperatury pracy podanego w dokumentacji technicznej.
• Jaki jest stopień ochrony przeciwzakłóceniowej? Wysoki stopień ekranowania miedzianym oplotem zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC), co jest kluczowe w środowiskach przemysłowych.
• Jakie są zalecane warunki układania kabla? Kabel należy układać z zachowaniem minimalnego promienia gięcia (10-krotność średnicy zewnętrznej) i unikać naprężeń mechanicznych. W miejscach wprowadzenia do urządzeń należy stosować odpowiednie dławiki.
