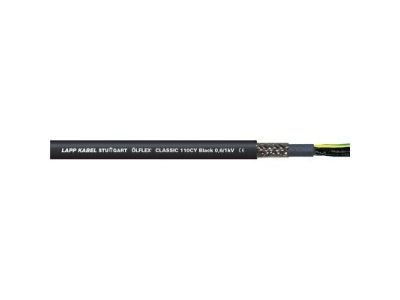

Przewód sterowniczy OLFLEX CLASSIC 110 CY 5G1,0 0,6/1KV czarny BĘBEN | 1121271 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 CY 5G1,0 (symbol 1121271) firmy LAPP to ekranowany kabel sterowniczy o napięciu znamionowym U0/U 0,6/1 kV. Dzięki pięciu żyłom o przekroju 1 mm² oraz miedzianemu oplotowi ekranującemu zapewnia niezawodne połączenia w obwodach sterowniczych, jednocześnie chroniąc przed zakłóceniami elektromagnetycznymi. Wzmocniony płaszcz zewnętrzny o grubości co najmniej 1,8 mm gwarantuje wysoką odporność mechaniczną, a odporność na kwasy, zasady i ograniczona odporność na oleje sprawiają, że kabel nadaje się do trudnych warunków przemysłowych.

• Napięcie znamionowe 0,6/1 kV: Umożliwia bezpieczną pracę w obwodach o wyższym napięciu roboczym, zwiększając uniwersalność zastosowań.
• Ekranowanie – miedziany oplot o wysokim stopniu pokrycia: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI), niezbędna w środowiskach z dużą liczbą urządzeń sterujących.
• Grubość płaszcza zewnętrznego min. 1,8 mm: Zwiększona wytrzymałość na uszkodzenia mechaniczne, wydłuża żywotność instalacji.
• Odporność na warunki atmosferyczne: Możliwość stosowania na zewnątrz w dopuszczalnym zakresie temperatur, bez utraty właściwości izolacyjnych.
• Napięcie próbne 4000 V: Wysoki margines bezpieczeństwa elektrycznego – potwierdzona izolacja między żyłami a ekranem.

Zgodność z Normami

Przewód OLFLEX CLASSIC 110 CY 5G1,0 posiada klasyfikację właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Odpowiedni numer artykułu dla wymaganej klasy CPR należy dobrać na stronie internetowej LAPP. Produkt posiada oznakowanie CE i jest produkowany zgodnie z europejskimi standardami jakości.

Zastosowanie

Dzięki giętkiej konstrukcji, ekranowaniu i podwyższonej odporności mechanicznej przewód znajduje zastosowanie w różnych gałęziach przemysłu i automatyki.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń przemysłowych, szczególnie przy występowaniu zakłóceń elektromagnetycznych.
• Połączenia między zakładami produkcyjnymi w pomieszczeniach suchych i wilgotnych, w tym w szafach sterowniczych i rozdzielnicach.
• Instalacje zewnętrzne (z uwzględnieniem zakresu temperaturowego) – np. łączenie czujników, siłowników na wolnym powietrzu.
• Uniwersalne prowadzenie w obwodach pomiarowych, sygnalizacyjnych i automatyki budynkowej – zarówno jako połączenia nieruchome, jak i sporadycznie ruszane bez obciążeń rozciągających.

Wskazówki Montażowe

Montaż oraz podłączenie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Przed instalacją należy sprawdzić, czy przewód nie jest uszkodzony. Minimalne promienie gięcia oraz siły ciągnienia muszą być zgodne z dokumentacją techniczną producenta. Przy obróbce końcówek należy starannie usunąć izolację zewnętrzną i wewnętrzną, nie uszkadzając ekranu ani żył. Przekrój żył 1 mm² dobierać do prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Czy przewód jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
• Do jakiego środowiska zewnętrznego nadaje się ten kabel? Jest odporny na warunki atmosferyczne, ale zakres temperatur stosowania na zewnątrz należy sprawdzić w karcie katalogowej. Płaszcz PVC jest dodatkowo odporny na kwasy, zasady i ma ograniczoną odporność na oleje.
• Jakie jest maksymalne napięcie robocze? Napięcie znamionowe U0/U wynosi 0,6/1 kV, a napięcie próbne 4000 V – gwarantuje to bezpieczną pracę w obwodach o podwyższonym napięciu.
