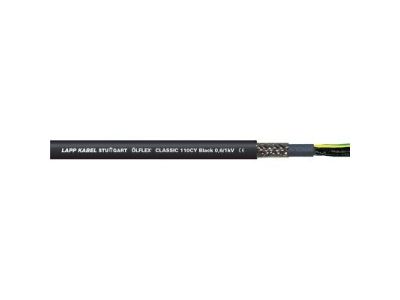

Kabel sterowniczy OLFLEX CLASSIC 110 CY 2x0,75 BK 0,6/1kV, czarny BĘBEN | 1121232 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 CY BK 0,6/1kV o przekroju 2x0,75 mm² to zaawansowane rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Kluczowym wyróżnikiem tego modelu jest podwyższone napięcie nominalne U0/U wynoszące 0,6/1 kV, co pozwala na stosowanie go w obwodach, gdzie standardowe przewody sterownicze o niższym napięciu mogłyby okazać się niewystarczające. Konstrukcja oparta na giętkich żyłach miedzianych zapewnia doskonałą manewrowość podczas układania w korytach kablowych i szafach sterowniczych.

Bezpieczeństwo sygnału gwarantuje gęsty oplot z ocynowanych drutów miedzianych, który stanowi skuteczną barierę przed zakłóceniami elektromagnetycznymi (EMC). Dodatkowo, przewód posiada wzmocniony płaszcz zewnętrzny z PVC o grubości ścianki co najmniej 1,8 mm, co w połączeniu z wytłaczanym płaszczem wewnętrznym znacząco podnosi odporność mechaniczną i trwałość instalacji. Czarne wybarwienie izolacji zewnętrznej jest odporne na promieniowanie UV, co umożliwia bezpieczną eksploatację na zewnątrz budynków.

• Wysokie napięcie próby: Wartość 4000 V zapewnia najwyższy poziom bezpieczeństwa elektrycznego i odporność na przebicia.
• Ekranowanie EMC: Miedziany oplot o wysokim stopniu pokrycia chroni transmisję danych i sygnałów sterujących przed wpływem zewnętrznych pól magnetycznych.
• Odporność chemiczna: Specjalna mieszanka PVC wykazuje odporność na działanie kwasów, zasad oraz ograniczoną odporność na oleje przemysłowe.
• Identyfikacja żył: Zastosowanie numeracji na żyłach ułatwia szybki montaż i eliminuje błędy podczas krosowania połączeń.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania dyrektywy unijnej 305/2011 (BauPVO/CPR), co klasyfikuje go pod kątem właściwości przeciwpożarowych i pozwala na bezpieczne stosowanie w obiektach budowlanych. Przewód został zaprojektowany zgodnie z najwyższymi standardami jakości Lapp Kabel, co potwierdza jego niezawodność w środowiskach przemysłowych. Materiały użyte do produkcji izolacji są zgodne z normami dotyczącymi odporności na warunki atmosferyczne i promieniowanie UV.

Zastosowanie

OLFLEX CLASSIC 110 CY BK 0,6/1kV znajduje szerokie zastosowanie w nowoczesnej automatyce i budowie maszyn. Jest idealnym wyborem do:

• Okablowania obwodów sterowniczych wewnątrz maszyn oraz w liniach produkcyjnych łączących poszczególne zakłady.
• Instalacji w pomieszczeniach suchych, wilgotnych i mokrych, gdzie występują średnie obciążenia mechaniczne.
• Połączeń nieruchomych oraz sporadycznie ruchomych, pod warunkiem braku ciągłych obciążeń rozciągających.
• Zastosowań zewnętrznych, dzięki stabilizacji na promieniowanie UV i szerokiemu zakresowi temperatur pracy.
• Systemów wymagających wysokiej kompatybilności elektromagnetycznej, takich jak napędy sterowane falownikami.

Wskazówki Montażowe

Podczas instalacji przewodu OLFLEX CLASSIC 110 CY należy zwrócić szczególną uwagę na zachowanie odpowiedniego promienia gięcia, co jest kluczowe dla zachowania ciągłości ekranu i integralności izolacji. W przypadku połączeń ruchomych należy unikać naprężeń mechanicznych. Przy wprowadzaniu kabla do obudów i szaf sterowniczych zaleca się stosowanie dławnic kompatybilnych z EMC (np. typu SKINTOP), aby zapewnić ciągłość ekranowania na całym obwodzie. Dzięki giętkiej konstrukcji żył, przewód doskonale współpracuje z tulejkami zaciskowymi, co gwarantuje pewny styk elektryczny w zaciskach śrubowych i sprężynowych.

FAQ

Czy ten przewód może być stosowany bezpośrednio w ziemi?
Mimo wzmocnionego płaszcza i odporności na UV, specyfikacja producenta skupia się na zastosowaniach napowietrznych i wewnątrz budynków. W przypadku układania w ziemi zaleca się stosowanie rur osłonowych.

Jaka jest główna różnica między wersją 0,6/1kV a standardowym OLFLEX CLASSIC 110?
Wersja 0,6/1kV posiada grubszą izolację i płaszcz, co pozwala na pracę przy wyższym napięciu znamionowym oraz zapewnia większą wytrzymałość mechaniczną w porównaniu do wersji 300/500V.

Czy ekranowanie wymaga uziemienia?
Tak, aby ekran miedziany skutecznie chronił przed zakłóceniami elektromagnetycznymi, musi być on prawidłowo uziemiony przynajmniej na jednym końcu przewodu, najlepiej za pomocą dedykowanych klem lub dławnic EMC.
