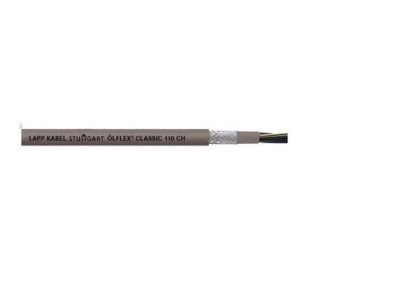

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 110 CH 7G1,0 300/500V BĘBEN | 10035061 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 CH 7G1 (numer katalogowy 10035061) to ekranowany przewód o 7 żyłach o przekroju 1,0 mm² każda, przeznaczony do zasilania i sterowania w instalacjach elektrycznych. Napięcie znamionowe U0/U wynosi 300/500V, co zapewnia bezpieczeństwo pracy w układach sterowniczych i sygnalizacyjnych. Materiał płaszcza zewnętrznego HFFR (bezhologenowy, wolny od halogenów) gwarantuje wysoką odporność ogniową i niską emisję dymu w przypadku pożaru.

• Napięcie znamionowe 300/500V: Zapewnia bezpieczną pracę w układach sterowniczych i sygnalizacyjnych o podwyższonych wymaganiach bezpieczeństwa.
• 7 żył o przekroju 1,0 mm²: Elastyczne żyły miedziane ułatwiają montaż i układanie, zapewniając stabilne parametry elektryczne.
• Ekranowanie miedzianym oplotem: Wysokie pokrycie ekranem (ok. 85%) chroni przed zakłóceniami elektromagnetycznymi, co jest kluczowe w środowiskach przemysłowych.
• Bezhalogenowy płaszcz HFFR: Minimalizuje ryzyko rozprzestrzeniania ognia, emisję toksycznych gazów i gęstość dymu – spełnia wymogi ochrony przeciwpożarowej.
• Odporność na oleje i chemikalia: Płaszcz zewnętrzny spełnia normy DIN EN 50363-4-1 (TM5) i UL OIL RES I/II, co pozwala na stosowanie w trudnych warunkach środowiskowych.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych. Posiada certyfikat UL zgodny z normami amerykańskimi, a także atest DNV dla zastosowań morskich. Wysokie napięcie probiercze 4000V gwarantuje bezpieczeństwo elektryczne.

Zastosowanie

Przewód sterowniczy OLFLEX CLASSIC 110 CH 7G1 znajduje zastosowanie w miejscach wymagających wysokiej odporności na zakłócenia elektromagnetyczne, ogień oraz substancje chemiczne. Dzięki elastyczności i odporności na niskie temperatury (do -30°C) sprawdza się zarówno w instalacjach wewnętrznych, jak i zewnętrznych (z zastrzeżeniem zakresu temperatury).

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń przemysłowych.
• Instalacje w budynkach spełniające specjalne wymogi ochrony przeciwpożarowej (np. szpitale, centra handlowe).
• Połączenia nieruchome i sporadycznie ruchome w suchych i wilgotnych środowiskach.
• Zastosowania morskie i przemysłowe wymagające odporności na oleje oraz kompatybilności EMC.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Podczas układania należy unikać naprężeń mechanicznych i ostrych zagięć – zalecany minimalny promień gięcia to 4-krotność średnicy zewnętrznej przewodu. W miejscach narażonych na kontakt z olejami lub chemikaliami należy dodatkowo zabezpieczyć przewód osłoną mechaniczną. Połączenia żył należy wykonywać zgodnie z dokumentacją techniczną, stosując odpowiednie końcówki kablowe. Przechowywanie w suchym i chłodnym miejscu, z dala od bezpośredniego nasłonecznienia.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód może być stosowany na zewnątrz, ale należy uwzględnić zakres temperatury pracy (do -30°C) oraz zabezpieczyć go przed bezpośrednim działaniem czynników atmosferycznych (np. UV).
• Jaki jest stopień ochrony IP przewodu? Stopień ochrony IP nie został określony w danych produktu. Przeznaczony jest do pracy w suchych i wilgotnych środowiskach – dla wymagających aplikacji należy dodatkowo zabezpieczyć przewód osłoną mechaniczną.
• Czy przewód posiada certyfikaty UL? Tak, posiada certyfikat UL zgodny z amerykańskimi normami, co umożliwia jego stosowanie na rynku północnoamerykańskim.
