Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 110 CH 5x0,75 300/500V BĘBEN | 10035045 Lapp Kabel

Opis i Kluczowe Cechy

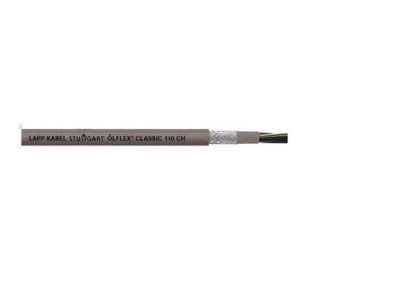

Przewód sterowniczy OLFLEX CLASSIC 110 CH 5x0,75 (symbol 10035045) to ekranowany przewód 5-żyłowy o przekroju 0,75 mm², przeznaczony do zasilania i sterowania w instalacjach elektrycznych. Wykonany z materiałów bezhalogenowych (HFFR) o napięciu znamionowym 300/500V, zapewnia wysokie bezpieczeństwo przeciwpożarowe i ochronę środowiska. Wysoki stopień ekranowania miedzianym oplotem gwarantuje odporność na zakłócenia elektromagnetyczne, co czyni go idealnym rozwiązaniem dla układów sterowania precyzyjnego.

• Bezhalogenowy płaszcz HFFR: Materiał samogasnący, nie emitujący toksycznych gazów w przypadku pożaru – zwiększa bezpieczeństwo przeciwpożarowe w instalacjach.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC), kluczowe w układach sterowania i automatyki.
• Napięcie znamionowe 300/500V: Przystosowany do zasilania i sterowania w układach o średnich obciążeniach, w suchych i wilgotnych środowiskach.
• Giętkość w zakresie -30°C do 80°C: Zachowuje elastyczność w niskich temperaturach, co ułatwia montaż w trudnych warunkach środowiskowych.
• Odporność na oleje i chemikalia: Płaszcz zewnętrzny spełnia normy DIN EN 50363-4-1 (TM5) i UL OIL RES – dedykowany do aplikacji przemysłowych narażonych na kontakt z substancjami agresywnymi.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy Unii Europejskiej 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji ogniowej wyrobów budowlanych. Posiada certyfikat UL zgodny z normami północnoamerykańskimi oraz aprobatę DNV do zastosowań morskich. Materiały HFFR zostały sklasyfikowane pod względem właściwości przeciwpożarowych, emisji dymu i toksycznych gazów. Produkt posiada wysokie napięcie próbne 4000V, potwierdzające bezpieczeństwo elektryczne.

Zastosowanie

Przewód OLFLEX CLASSIC 110 CH 5x0,75 przeznaczony jest do stosowania w instalacjach sterowniczych, automatyce przemysłowej oraz okablowaniu maszyn, gdzie wymagana jest wysoka odporność na zakłócenia elektromagnetyczne i bezpieczeństwo przeciwpożarowe.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i między zakładami w środowiskach suchych i wilgotnych.
• Stosowanie w instalacjach wymagających kompatybilności elektromagnetycznej (EMC), np. w systemach sterowania PLC, czujnikach i przetwornikach.
• Przemysłowe środowiska narażone na kontakt z olejami, smarami i chemikaliami – dzięki podwyższonej odporności na substancje agresywne.
• Zastosowania morskie – aprobat DNV umożliwia stosowanie w instalacjach okrętowych i offshore.
• Tymczasowe okablowanie zewnętrzne w zakresie temperatur do -30°C (z zastrzeżeniem warunków eksploatacji).

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Przewód należy układać z zachowaniem minimalnego promienia gięcia (10x średnica zewnętrzna) w celu uniknięcia uszkodzeń izolacji. Konieczne jest zachowanie ciągłości ekranowania – oplot miedziany należy uziemić zgodnie z obowiązującymi normami. Przewód należy chronić przed ostrymi krawędziami i nadmiernym naciągiem mechanicznym. Podczas eksploatacji unikać bezpośredniego kontaktu z płomieniami i źródłami ciepła powyżej 80°C.

FAQ

• Czy przewód może być stosowany na zewnątrz? Tak, z zastrzeżeniem zakresu temperatur do -30°C i ochrony przed bezpośrednim działaniem czynników atmosferycznych (woda, promieniowanie UV). W przypadku długotrwałego użytkowania zewnętrznego zaleca się stosowanie dodatkowej osłony ochronnej.
• Jakie są certyfikaty przewodu? Produkt posiada certyfikat UL (zgodność z normami północnoamerykańskimi), aprobatę DNV (zastosowania morskie) oraz spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczące klasyfikacji ogniowej.
• Jaka jest maksymalna temperatura pracy? Przewód zachowuje parametry robocze w zakresie od -30°C do +80°C. Przy dłuższym narażeniu na wyższe temperatury może dochodzić do degradacji materiału izolacyjnego.
