Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 110 CH 5G1,5 0,6/1kV BĘBEN | 10035071 Lapp Kabel

Opis i Kluczowe Cechy

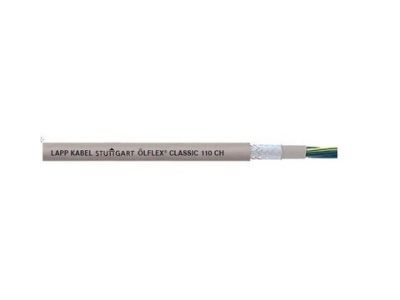

Przewód sterowniczy OLFLEX® CLASSIC 110 CH 5G1,5 0,6/1kV (symbol 10035071) to wysokiej klasy kabel ekranowany 5-żyłowy o przekroju 1,5 mm², przeznaczony do okablowania obwodów sterowniczych w maszynach i instalacjach przemysłowych. Napięcie znamionowe U0/U 300/500 V oraz płaszcz zewnętrzny HFFR (bezhalogenowy, wolny od halogenów, niepodtrzymujący płomienia) gwarantują bezpieczeństwo przeciwpożarowe i kompatybilność elektromagnetyczną (EMC). Przewód zachowuje giętkość w temperaturach od -30°C do +70°C, co ułatwia montaż nawet w trudnych warunkach środowiskowych.

• 5-żyłowy, ekranowany kabel (oplot miedziany): Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest krytyczne w układach sterowania i automatyce przemysłowej.
• Płaszcz zewnętrzny HFFR bezhalogenowy: Materiał wolny od halogenów, fosforu i kadmu, który minimalizuje ryzyko pożaru i emisję toksycznych gazów w przypadku zapalenia się kabla.
• Napięcie znamionowe 300/500 V: Wysokie bezpieczeństwo elektryczne dzięki napięciu probierczemu 4000 V, potwierdzone certyfikatem UL, co umożliwia stosowanie na rynku północnoamerykańskim.
• Odporność na oleje i chemikalia: Płaszcz HFFR spełnia normy DIN EN 50363-4-1 (TM5) oraz UL OIL RES I i OIL RES II, co czyni go odpornym na działanie olejów i agresywnych substancji chemicznych.
• Giętkość w niskich temperaturach (-30°C): Ułatwia montaż w chłodnych warunkach i zachowuje elastyczność przez cały okres eksploatacji, nawet przy sporadycznych ruchach kabla.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczące klasyfikacji ogniowej oraz posiada certyfikat UL zgodnie z normami UL 1581 i UL 2556. Aprobata DNV potwierdza jego przydatność do zastosowań morskich. Materiały stosowane w produkcji są zgodne z normami europejskimi i międzynarodowymi, co gwarantuje wysokie bezpieczeństwo instalacji.

Zastosowanie

Przewód OLFLEX CLASSIC 110 CH 5G1,5 0,6/1kV znajduje szerokie zastosowanie w instalacjach wymagających wysokiej niezawodności, kompatybilności elektromagnetycznej i odporności na trudne warunki środowiskowe.

• Okablowanie obwodów sterowniczych i sygnałowych w maszynach przemysłowych (np. obrabiarki CNC, roboty, linie produkcyjne).
• Instalacje w suchych i wilgotnych środowiskach, w tym w pomieszczeniach o podwyższonej wilgotności lub narażonych na działanie kondensatu.
• Zastosowania wymagające kompatybilności elektromagnetycznej (EMC), np. w zakładach chemicznych, energetyce czy systemach automatyki budynkowej.
• Tymczasowe okablowanie na zewnątrz (z zachowaniem zakresu temperatury), np. na placach budowy lub podczas remontów.
• Aplikacje morskie (z certyfikatem DNV) oraz środowiska narażone na działanie olejów i substancji chemicznych.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Podczas układania kabla unikać ostrych krawędzi i minimalizować zginanie pod kątem mniejszym niż 6-krotna średnica zewnętrzna przewodu. Zaleca się stosowanie odpowiednich dławików kablowych i osłon, aby zapobiec mechanicznemu uszkodzeniu płaszcza. Przewód należy układać w sposób umożliwiający swobodne odprowadzanie ciepła (np. nie układać w wiązkach z innymi kablami o wysokim obciążeniu prądowym). Końcówki żył należy odpowiednio przygotować (ściągnąć izolację, ocynować lub założyć końcówki kablowe), aby zapewnić pewne połączenie elektryczne.

FAQ

• Czy przewód OLFLEX CLASSIC 110 CH nadaje się do instalacji zewnętrznych? Tak, przewód może być stosowany na zewnątrz, jednak należy uwzględnić zakres temperatury pracy (od -30°C do +70°C) oraz chronić go przed bezpośrednim działaniem promieni UV i wilgocią (np. pod osłoną).
• Jaka jest żywotność kabla w warunkach przemysłowych? Materiały HFFR charakteryzują się wysoką odpornością na starzenie się, co gwarantuje długą żywotność nawet w trudnych warunkach eksploatacji. Dokładny okres eksploatacji zależy od specyfiki aplikacji i należy go określić indywidualnie.
• Czy przewód wymaga dodatkowego ekranowania podczas montażu? Płaszcz zewnętrzny HFFR oraz miedziany oplot ekranujący (o wysokim stopniu pokrycia) zapewniają wystarczającą ochronę przed zakłóceniami elektromagnetycznymi. Dodatkowe ekranowanie nie jest konieczne, chyba że wymagają tego szczególne warunki instalacji (np. bardzo wysoki poziom zakłóceń).
