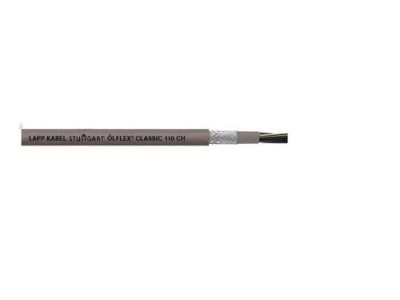

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 110 CH 4G10 300/500V BĘBEN | 10035380 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 CH 4G10 (symbol 10035380) to wysokiej jakości przewód bezhalogenowy o napięciu znamionowym 300/500V, przeznaczony do średnich obciążeń mechanicznych. Charakteryzuje się giętkością nawet w temperaturze -30°C i zachowuje elastyczność w suchych oraz wilgotnych środowiskach. Ekranowanie miedzianym oplotem o wysokim stopniu pokrycia zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMC), co czyni go idealnym do precyzyjnych obwodów sterowniczych w maszynach i instalacjach przemysłowych.

• 4 żyły o przekroju 10 mm²: Zapewnia odpowiednią wydajność prądową dla większości aplikacji sterowniczych i sygnalizacyjnych.
• Bezhalogenowy płaszcz zewnętrzny HFFR: Minimalizuje emisję toksycznych gazów i gęstego dymu w przypadku pożaru, spełniając rygorystyczne normy przeciwpożarowe.
• Ekranowanie miedzianym oplotem: Ochrona przed zakłóceniami elektromagnetycznymi, kluczowa w środowiskach przemysłowych z dużą liczbą urządzeń elektrycznych.
• Odporność na oleje i chemikalia: Płaszcz zewnętrzny spełnia normy DIN EN 50363-4-1 (TM5) oraz UL OIL RES I i OIL RES II, co pozwala na stosowanie w trudnych warunkach przemysłowych.
• Giętkość w niskich temperaturach: Zachowuje elastyczność i łatwość montażu nawet w temperaturze -30°C, co ułatwia prace w chłodnych pomieszczeniach lub na zewnątrz w okresie zimowym.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych. Posiada certyfikat UL, aprobatę DNV do zastosowań morskich oraz jest zgodny z normami europejskimi i międzynarodowymi (w tym IEC).

Zastosowanie

Przewód OLFLEX CLASSIC 110 CH 4G10 przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych, sygnalizacyjnych i pomiarowych w maszynach, urządzeniach przemysłowych oraz instalacjach budynków spełniających wysokie wymagania ochrony przeciwpożarowej.

• Okablowanie sterownicze wewnątrz maszyn i między zakładami produkcyjnymi.
• Instalacje w środowiskach wymagających wysokiej odporności elektromagnetycznej (EMC), np. w zakładach elektrotechnicznych lub automatyce przemysłowej.
• Budynki o podwyższonych wymaganiach przeciwpożarowych, w tym strukturalne okablowanie budynków publicznych i biurowców.
• Zastosowania morskie i przemysłowe, gdzie wymagana jest odporność na oleje, chemikalia i trudne warunki środowiskowe.
• Tymczasowe instalacje zewnętrzne w zakresie dopuszczalnych temperatur pracy.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że przewód jest odpowiedni dla danej aplikacji (sprawdź przekrój żył i zakres temperatur). Unikać nadmiernego zginania przy promieniu mniejszym niż 10-krotna średnica zewnętrzna przewodu. Podczas układania wiązać przewody w sposób nieutrudniający ich ruchu. W miejscach narażonych na oleje i chemikalia stosować dodatkowe osłony mechaniczne. Po montażu przeprowadzić próbę napięciową zgodnie z obowiązującymi normami.

FAQ

• Czy przewód można stosować w środowiskach wilgotnych? Tak, przewód jest przeznaczony do stosowania w suchych i wilgotnych środowiskach, co potwierdza jego konstrukcja i certyfikaty.
• Jakie jest napięcie probiercze przewodu? Napięcie probiercze wynosi 4000V, co zapewnia wysoki poziom bezpieczeństwa elektrycznego i potwierdza jakość izolacji.
• Czy przewód posiada aprobatę do zastosowań morskich? Tak, posiada aprobatę DNV, co pozwala na jego stosowanie w instalacjach okrętowych i morskich.
