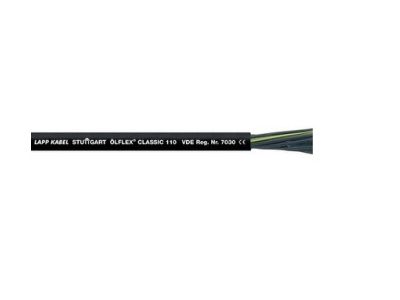

Przewód sterowniczy OLFLEX CLASSIC 110 7G0,75 czarny BĘBEN | 1119874 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX® CLASSIC 110 7G0,75 (symbol 1119874) w kolorze czarnym to wysokiej jakości przewód przeznaczony do połączeń sterowniczych i sygnałowych w maszynach oraz automatyce przemysłowej. Wykonany z miękkiej miedzi elektrolitycznej, izolowany PVC, o napięciu znamionowym 300/500 V. Charakteryzuje się giętkością w temperaturze do -15°C, co umożliwia zastosowanie w chłodniejszych warunkach. Płaszcz zewnętrzny z PVC zapewnia odporność na oleje, kwasy, zasady i działanie środków dezynfekujących ECOLAB®.

• 7 żył o przekroju 0,75 mm²: Zapewnia odpowiednią wydajność dla średnich obciążeń mechanicznych w układach sterowania.
• Giętki i elastyczny w niskich temperaturach: Zachowuje właściwości mechaniczne nawet przy -15°C – idealny do zastosowań na zewnątrz lub w chłodniach.
• Płaszcz zewnętrzny z PVC odporny na olej i chemikalia: Zapewnia długotrwałą ochronę przewodu przed agresywnymi środowiskami, w tym środkami dezynfekującymi.
• Napięcie znamionowe 300/500 V: Gwarantuje bezpieczne przesyłanie sygnałów i zasilania w obwodach sterowniczych.
• Znakowanie żył numerami: Ułatwia identyfikację i montaż w instalacjach wielożyłowych.

Zgodność z Normami

Przewód spełnia wymogi normy VDE 0281-1 (odporność na olej zgodnie z DIN EN 50290-2-22 TM54) oraz posiada klasyfikację przeciwpożarową zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Posiada rejestrację VDE 7030 i został przebadany napięciem probierczym 4000 V, co potwierdza wysokie bezpieczeństwo elektryczne.

Zastosowanie

OLFLEX CLASSIC 110 7G0,75 znajduje zastosowanie w różnorodnych instalacjach wymagających niezawodnego przesyłu sygnałów i zasilania w obwodach sterowniczych.

• Okablowanie maszyn i urządzeń przemysłowych – połączenia nieruchome i sporadycznie ruchome.
• Instalacje w pomieszczeniach suchych i wilgotnych, w tym w obszarach wymagających odporności na chemikalia.
• Zastosowania zewnętrzne z ograniczeniami temperaturowymi – giętkość w niskich temperaturach pozwala na montaż w chłodniejszych warunkach.
• Prowadnice łańcuchowe i ruchome części maszyn – elastyczność konstrukcji minimalizuje ryzyko uszkodzeń mechanicznych.
• Turbiny wiatrowe – przewód nadaje się także do zastosowań skręcających, gdzie wymagana jest wytrzymałość na cykliczne zginanie.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy stosować odpowiednie narzędzia do obróbki końcówek przewodów, aby uniknąć uszkodzenia izolacji. Podczas układania przewodu w prowadnicach łańcuchowych lub innych ruchomych częściach maszyn należy zapewnić odpowiedni promień gięcia, aby nie przekroczyć maksymalnego dopuszczalnego naprężenia. Unikać narażenia na ostre krawędzie i wibracje mogące powodować zużycie mechanicze. Po montażu zaleca się przeprowadzenie testu izolacji napięciem 4000 V w celu potwierdzenia integralności układu.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód zachowuje giętkość w temperaturze do -15°C i jest odporny na działanie czynników atmosferycznych, jednak należy unikać bezpośredniego narażenia na promieniowanie UV przez dłuższy czas.
• Jaka jest maksymalna temperatura pracy przewodu? Dane techniczne nie określają górnej granicy temperatury pracy. Zaleca się stosowanie w zakresie temperatur, w których przewód zachowuje giętkość i odporność mechaniczną (do -15°C do około +70°C).
• Czy przewód jest odporny na olej? Tak, przewód posiada odporność na olej zgodnie z normą DIN EN 50290-2-22 (TM54), co czyni go odpowiednim do zastosowań w maszynach i urządzeniach narażonych na kontakt z olejami przemysłowymi.
