Kabel sterowniczy OLFLEX CLASSIC 110 4G6 300/500V BĘBEN | 1119604 Lapp Kabel

Opis i Kluczowe Cechy

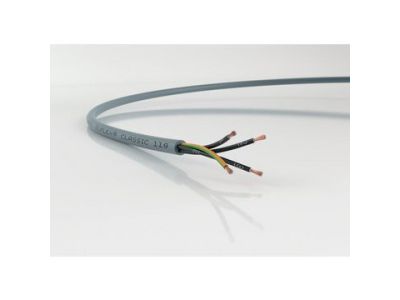

Przewód sterowniczy ÖLFLEX® CLASSIC 110 4G6 to profesjonalne rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających systemach automatyki i sterowania. Konstrukcja 4G6 oznacza obecność czterech żył o przekroju znamionowym 6 mm² każda, w tym jednej żyły ochronnej żółto-zielonej (G). Przekrój ten pozwala na bezpieczne i stabilne przesyłanie energii przy zachowaniu wysokiej wydajności prądowej. Przewód charakteryzuje się napięciem znamionowym U0/U wynoszącym 300/500 V, co czyni go idealnym do zasilania i sterowania wewnątrz maszyn oraz między poszczególnymi jednostkami produkcyjnymi.

• Wysokie bezpieczeństwo elektryczne: Dzięki napięciu próbnemu na poziomie 4000 V, przewód gwarantuje wyjątkową odporność na przebicia izolacji.
• Giętkość i trwałość: Klasa giętkości pozwala na stosowanie w połączeniach ruchomych, zachowując elastyczność nawet w temperaturze do -15°C.
• Odporność chemiczna: Specjalna mieszanka PVC użyta do budowy płaszcza zewnętrznego wykazuje wysoką odporność na działanie kwasów, zasad oraz olejów zgodnie z normą DIN EN 50290-2-22 (TM54).
• Oszczędność miejsca: Zredukowana grubość ścianek izolacji pozwala na mniejszą średnicę zewnętrzną, co ułatwia montaż w ciasnych korytach kablowych i dławnicach.
• Certyfikacja ECOLAB®: Sprawdzona odporność na profesjonalne środki dezynfekujące i czyszczące umożliwia stosowanie w przemyśle spożywczym i farmaceutycznym.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania jakościowe i bezpieczeństwa, co potwierdzają liczne certyfikaty. Posiada numer rejestracji VDE 7030, co jest gwarancją regularnej kontroli procesu produkcji i parametrów technicznych przez niezależną jednostkę certyfikującą. Przewód jest klasyfikowany pod kątem właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co pozwala na jego bezpieczne stosowanie w obiektach budowlanych. Dodatkowo, zgodność z normą DIN EN 50290-2-22 potwierdza jego przydatność w środowiskach przemysłowych narażonych na kontakt z substancjami oleistymi.

Zastosowanie

ÖLFLEX® CLASSIC 110 4G6 to przewód o uniwersalnym charakterze, znajdujący zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Okablowanie obwodów sterowniczych, pomiarowych i regulacyjnych wewnątrz maszyn.
• Energetyka wiatrowa: Specjalna konstrukcja umożliwia stosowanie w aplikacjach skręcających (torsion) wewnątrz gondoli turbin wiatrowych.
• Linie produkcyjne: Idealny do połączeń w prowadnicach łańcuchowych oraz ruchomych częściach maszyn przy średnich obciążeniach mechanicznych.
• Środowiska wilgotne: Możliwość bezpiecznej eksploatacji zarówno w suchych, jak i wilgotnych pomieszczeniach.

Wskazówki Montażowe

Podczas instalacji przewodu OLFLEX CLASSIC 110 4G6 należy zwrócić uwagę na promień gięcia, który dla połączeń sporadycznie ruchomych wynosi zazwyczaj 15-krotność średnicy zewnętrznej, a dla połączeń nieruchomych 4-krotność. Przy montażu w prowadnicach łańcuchowych należy zapewnić odpowiedni luz, aby uniknąć naprężeń rozciągających. W przypadku stosowania w turbinach wiatrowych, należy przestrzegać dopuszczalnego kąta skręcania określonego w dokumentacji technicznej. Zaleca się stosowanie dedykowanych dławnic kablowych marki Lapp Kabel (np. serii SKINTOP®), aby zapewnić odpowiedni stopień ochrony IP oraz odciążenie kabla.

FAQ

Czy przewód może być stosowany na zewnątrz?
Przewód jest przeznaczony głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznej należy upewnić się, że jest on chroniony przed bezpośrednim promieniowaniem UV, chyba że dokumentacja techniczna dla konkretnej partii stanowi inaczej.

Jaka jest różnica między 4G6 a 4X6?
Oznaczenie 'G' (4G6) informuje, że jedna z żył jest żyłą ochronną o kolorze żółto-zielonym. Oznaczenie 'X' (4X6) oznaczałoby, że wszystkie żyły są żyłami roboczymi bez żyły ochronnej.

Czy kabel jest odporny na chłodziwa stosowane w obróbce metali?
Tak, dzięki odporności na oleje i certyfikacji ECOLAB®, przewód wykazuje wysoką wytrzymałość na wiele agresywnych substancji chemicznych stosowanych w przemyśle maszynowym.
