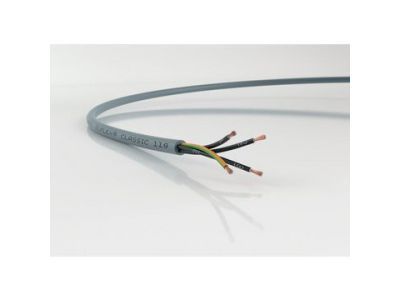

Kabel sterowniczy OLFLEX CLASSIC 110 4G4 300/500V BĘBEN | 1119504 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 110 4G4 to profesjonalne rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających systemach automatyki i sterowania. Konstrukcja 4G4 oznacza cztery żyły o przekroju znamionowym 4 mm² każda, w tym jedną żyłę ochronną żółto-zieloną. Zastosowanie miedzi o wysokiej czystości oraz giętkiej struktury klasy 5 zapewnia doskonałe właściwości transmisyjne i ułatwia układanie w ciasnych przestrzeniach szaf sterowniczych.

• Wysokie bezpieczeństwo elektryczne: Dzięki napięciu próbnemu wynoszącemu aż 4000 V, przewód gwarantuje niezawodność izolacji nawet w trudnych warunkach przepięciowych.
• Odporność chemiczna: Specjalna mieszanka PVC użyta do budowy płaszcza zewnętrznego wykazuje wysoką odporność na działanie kwasów, zasad oraz olejów zgodnie z normą DIN EN 50290-2-22 (TM54).
• Kompaktowa budowa: Zredukowana grubość ścianek izolacji pozwala na oszczędność miejsca w korytach kablowych i dławnicach, co jest kluczowe przy modernizacji istniejących instalacji.
• Wytrzymałość mechaniczna: Przewód jest przystosowany do średnich obciążeń mechanicznych i zachowuje swoją giętkość nawet w temperaturze do -15°C.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy jakościowe, co potwierdza numer rejestracji VDE 7030. Jakość sprawdzona przez niezależne instytuty badawcze daje pewność długotrwałej eksploatacji bez awarii. Przewód jest klasyfikowany pod kątem właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co umożliwia jego bezpieczne stosowanie w obiektach budowlanych. Dodatkowo, certyfikacja ECOLAB® potwierdza odporność na profesjonalne środki dezynfekujące i czyszczące, co jest niezbędne w przemyśle spożywczym i farmaceutycznym.

Zastosowanie

ÖLFLEX® CLASSIC 110 4G4 to przewód o uniwersalnym charakterze, dedykowany do szerokiego spektrum zastosowań przemysłowych:

• Automatyka przemysłowa: Okablowanie obwodów sterowniczych wewnątrz maszyn oraz połączenia między poszczególnymi jednostkami produkcyjnymi.
• Energetyka wiatrowa: Specjalna konstrukcja umożliwia stosowanie przewodu w aplikacjach skręcających (torsion) wewnątrz gondoli turbin wiatrowych.
• Prowadnice łańcuchowe: Możliwość pracy w ruchomych częściach maszyn przy zachowaniu odpowiednich promieni gięcia.
• Środowiska wilgotne: Bezpieczna praca w pomieszczeniach suchych, wilgotnych i mokrych, gdzie wymagana jest odporność na czynniki zewnętrzne.

Wskazówki Montażowe

Podczas instalacji przewodu ÖLFLEX® CLASSIC 110 4G4 należy zwrócić uwagę na kilka kluczowych aspektów technicznych. W przypadku połączeń ruchomych należy unikać obciążeń rozciągających, które mogłyby uszkodzić strukturę żył. Minimalny promień gięcia dla połączeń sporadycznie ruchomych wynosi zazwyczaj 15-krotność średnicy zewnętrznej, natomiast dla połączeń nieruchomych jest to 4-krotność średnicy. Przy montażu w dławnicach należy dobrać odpowiedni rozmiar, aby zapewnić deklarowany stopień ochrony IP oraz właściwe odciążenie kabla. Identyfikacja żył odbywa się poprzez białe numery na czarnej izolacji, co znacząco przyspiesza proces krosowania w porównaniu do kodowania kolorystycznego.

FAQ

• Czy przewód może pracować na zewnątrz? Przewód jest przeznaczony głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego należy zapewnić ochronę przed bezpośrednim promieniowaniem UV oraz przestrzegać zakresu temperatur pracy.
• Jaka jest różnica między 4G4 a 4X4? Oznaczenie "G" informuje o obecności żyły ochronnej żółto-zielonej. Wersja "X" posiadałaby wyłącznie żyły robocze.
• Czy kabel jest odporny na chłodziwa maszynowe? Tak, dzięki certyfikacji ECOLAB® oraz odporności na oleje (TM54), przewód świetnie radzi sobie w kontakcie z wieloma substancjami chemicznymi stosowanymi w obróbce skrawaniem.
