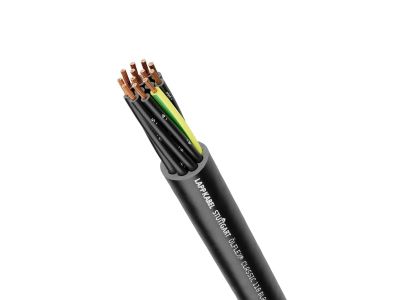

Przewód sterowniczy OLFLEX CLASSIC 110 4G4,0 0,6/1kV czarny BĘBEN | 1120360 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 4G4,0 BK 0,6/1kV to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się konstrukcją 4G4, co oznacza obecność czterech żył o przekroju znamionowym 4 mm², w tym jednej żyły ochronnej żółto-zielonej. Zastosowanie miedzi o wysokiej czystości oraz giętkiej struktury żył ułatwia układanie przewodu w ciasnych przestrzeniach maszynowych. Kluczowym atutem jest wzmocniony płaszcz zewnętrzny wykonany ze specjalnej mieszanki PVC o grubości ścianki wynoszącej co najmniej 1,8 mm, co zapewnia wyjątkową odporność mechaniczną. Przewód pracuje przy napięciu nominalnym U0/U wynoszącym 0,6/1 kV, co pozwala na jego stosowanie w obwodach wymagających podwyższonego poziomu izolacji. Wysokie bezpieczeństwo elektryczne potwierdza napięcie próbne na poziomie 4000 V, minimalizujące ryzyko przebicia.

• Wysoka odporność: Płaszcz zewnętrzny wykazuje odporność na działanie kwasów i zasad oraz ograniczoną odporność na oleje przemysłowe.
• Wytrzymałość mechaniczna: Przystosowany do średnich obciążeń mechanicznych oraz zastosowań skręcających, np. w turbinach wiatrowych.
• Identyfikacja: Żyły czarne z białymi numerami ułatwiają szybką i bezbłędną identyfikację podczas prac montażowych.
• Odporność UV: Czarny kolor płaszcza oraz stabilizacja materiałowa pozwalają na bezpieczne stosowanie przewodu na zewnątrz budynków.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa pożarowego zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co jest kluczowe przy projektowaniu instalacji w obiektach o podwyższonych standardach ochrony przeciwpożarowej. Klasyfikacja CPR pozwala na precyzyjne dopasowanie kabla do wymogów konkretnego projektu budowlanego. Przewód został przetestowany pod kątem wytrzymałości dielektrycznej napięciem 4000 V, co gwarantuje niezawodność w trudnych warunkach elektromagnetycznych i środowiskowych.

Zastosowanie

OLFLEX CLASSIC 110 Black 0,6/1kV jest niezwykle uniwersalnym komponentem w branży elektro-technicznej. Jego właściwości predysponują go do:

• Okablowania obwodów sterowniczych wewnątrz maszyn oraz w liniach produkcyjnych łączących poszczególne zakłady.
• Instalacji w pomieszczeniach suchych, wilgotnych i mokrych, gdzie wymagana jest wysoka szczelność i trwałość izolacji.
• Połączeń nieruchomych oraz sporadycznie ruchomych, pod warunkiem braku ciągłych obciążeń rozciągających.
• Zastosowań zewnętrznych, dzięki odporności na warunki atmosferyczne (z zachowaniem dopuszczalnych zakresów temperatur).
• Energetyki wiatrowej, gdzie konstrukcja przewodu radzi sobie z siłami skręcającymi (torsyjnymi).

Wskazówki Montażowe

Podczas instalacji przewodu OLFLEX CLASSIC 110 należy zwrócić uwagę na promień gięcia, który dla połączeń ruchomych jest większy niż dla instalacji stałych. Dzięki giętkiej konstrukcji żył, montaż w korytach kablowych i dławnicach przebiega sprawnie. Należy pamiętać, aby przy montażu zewnętrznym unikać bezpośredniego narażenia na ekstremalne obciążenia mechaniczne przekraczające specyfikację. Wzmocniony płaszcz o grubości 1,8 mm wymaga użycia odpowiednich narzędzi do zdejmowania izolacji, aby nie uszkodzić żył wewnętrznych. W przypadku stosowania w turbinach wiatrowych, należy zapewnić swobodę ruchu przewodu w strefie skręcania.

FAQ

Czy przewód może być stosowany bezpośrednio w ziemi?
Mimo wzmocnionego płaszcza i odporności na warunki atmosferyczne, zaleca się stosowanie rur osłonowych przy układaniu w gruncie, aby zapewnić maksymalną żywotność instalacji.

Co oznacza oznaczenie 4G4?
Oznacza to, że przewód posiada 4 żyły o przekroju 4 mm² każda, przy czym litera 'G' informuje o obecności jednej żyły ochronnej żółto-zielonej (Green-Yellow).

Czy kabel jest odporny na oleje?
Płaszcz zewnętrzny z PVC posiada ograniczoną odporność na oleje. W środowiskach o bardzo wysokim stężeniu agresywnych olejów chłodzących zaleca się weryfikację z tabelą odporności chemicznej producenta Lapp Kabel.
