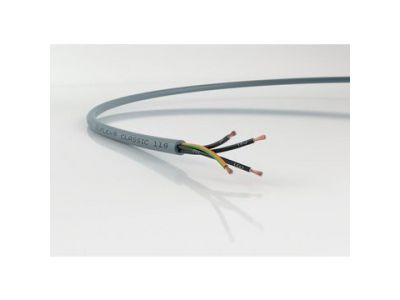

Przewód sterowniczy OLFLEX CLASSIC 110 4G0,5 300/500V BĘBEN | 1119004 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 110 4G0,5 to uznany standard w branży automatyki i elektrotechniki, dostarczany przez renomowanego producenta Lapp Kabel. Jest to kabel o konstrukcji 4-żyłowej, gdzie każda żyła posiada przekrój znamionowy wynoszący 0,5 mm², co zapewnia optymalną precyzję w przesyłaniu sygnałów sterowniczych. Oznaczenie "4G" wskazuje na obecność trzech żył roboczych oraz jednej żyły ochronnej żółto-zielonej, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji. Żyły są numerowane, co znacząco ułatwia identyfikację i eliminuje błędy podczas krosowania w szafach sterowniczych.

Kabel charakteryzuje się napięciem znamionowym U0/U wynoszącym 300/500 V, co pozwala na jego szerokie zastosowanie w obwodach kontrolnych i pomiarowych. Dzięki zastosowaniu specjalnej mieszanki PVC w izolacji oraz płaszczu zewnętrznym, przewód zachowuje wysoką giętkość nawet w temperaturach spadających do -15°C. Wysokie bezpieczeństwo elektryczne gwarantuje napięcie próbne na poziomie 4000 V, co skutecznie chroni instalację przed przebiciami. Dodatkowo, zredukowana grubość ścianek izolacji pozwala na oszczędność miejsca w korytkach kablowych i dławnicach, nie tracąc przy tym na parametrach wytrzymałościowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania jakościowe i bezpieczeństwa, co potwierdzają liczne certyfikaty i badania:

• Numer rejestracji VDE 7030: Gwarantuje pełną zgodność z niemieckimi normami elektrotechnicznymi i najwyższą jakość wykonania.
• Odporność na olej: Zgodnie z normą DIN EN 50290-2-22 (TM54), co pozwala na pracę w środowiskach przemysłowych narażonych na kontakt ze smarami.
• Odporność chemiczna: Sprawdzona odporność na profesjonalne środki dezynfekujące i czyszczące certyfikowana przez ECOLAB®.
• Klasyfikacja CPR: Właściwości przeciwpożarowe sklasyfikowane zgodnie z dyrektywą UE 305/2011 (BauPVO).
• Odporność na kwasy i zasady: Płaszcz zewnętrzny z PVC chroni strukturę kabla przed agresywnymi substancjami chemicznymi.

Zastosowanie

ÖLFLEX® CLASSIC 110 4G0,5 jest przewodem uniwersalnym, dedykowanym do pracy w wymagających warunkach przemysłowych. Idealnie nadaje się do:

• Okablowania obwodów sterowniczych wewnątrz maszyn oraz w liniach produkcyjnych łączących poszczególne zakłady.
• Zastosowań w pomieszczeniach suchych, wilgotnych oraz mokrych przy zachowaniu średnich obciążeń mechanicznych.
• Połączeń nieruchomych oraz sporadycznie ruchomych, gdzie nie występują wymuszone obciążenia rozciągające.
• Specjalistycznych aplikacji w turbinach wiatrowych, gdzie konstrukcja przewodu pozwala na pracę w warunkach skręcania (torsion).
• Prowadnic łańcuchowych i ruchomych części maszyn, dzięki wysokiej klasie giętkości żył.

Wskazówki Montażowe

Podczas instalacji przewodu OLFLEX CLASSIC 110 należy zwrócić uwagę na promień gięcia, który dla połączeń ruchomych powinien być odpowiednio dobrany, aby uniknąć zmęczenia materiału. Dzięki numeracji żył, monterzy mogą zrezygnować z dodatkowych znaczników, co przyspiesza prace instalacyjne. W przypadku montażu w dławnicach, należy wykorzystać fakt zmniejszonej średnicy zewnętrznej kabla, co pozwala na stosowanie mniejszych rozmiarów osprzętu. Przy pracy w niskich temperaturach (do -15°C) należy unikać gwałtownych uderzeń mechanicznych, mimo zachowanej giętkości płaszcza.

FAQ

• Czy kabel może być stosowany na zewnątrz? Opis techniczny wskazuje na zastosowanie w pomieszczeniach suchych i wilgotnych; w przypadku instalacji zewnętrznej należy upewnić się, że jest on chroniony przed bezpośrednim promieniowaniem UV, chyba że karta katalogowa stanowi inaczej.
• Co oznacza oznaczenie 4G0,5? Cyfra 4 oznacza liczbę żył, litera G informuje o obecności żyły ochronnej żółto-zielonej, a 0,5 to przekrój poprzeczny każdej żyły wyrażony w mm².
• Czy przewód jest odporny na chłodziwa maszynowe? Tak, dzięki zgodności z normą DIN EN 50290-2-22 oraz odporności na kwasy i zasady, przewód dobrze znosi kontakt z wieloma substancjami stosowanymi w przemyśle maszynowym.
