Przewód sterowniczy OLFLEX CLASSIC 100 CY 7G0,75 BĘBEN | 0035203 Lapp Kabel

Opis i Kluczowe Cechy

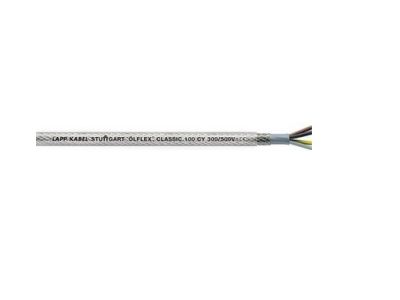

Przewód sterowniczy ÖLFLEX CLASSIC 100 CY 7G0,75 (symbol 0035203) od LAPP to ekranowane, giętkie połączenie do średnich obciążeń mechanicznych. Dzięki 7 żyłom o przekroju 0,75 mm² i napięciu znamionowemu U0/U 300/500 V sprawdza się w obwodach sterowniczych wewnątrz maszyn i między zakładami. Miedziany oplot ekranujący o wysokim stopniu pokrycia skutecznie chroni przed zakłóceniami elektromagnetycznymi, a wytłaczany płaszcz wewnętrzny zwiększa odporność mechaniczną.

• Ekranowanie z miedzianego oplotu: zapewnia niezawodną ochronę przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe w środowiskach przemysłowych z dużą liczbą urządzeń.
• Napięcie próbne 4000 V: gwarantuje wysokie bezpieczeństwo elektryczne i izolację nawet w trudnych warunkach pracy.
• Płaszcz PVC odporny na kwasy i zasady: ograniczona odporność na oleje pozwala stosować przewód w pomieszczeniach suchych i wilgotnych bez ryzyka degradacji izolacji.
• Zmniejszona grubość ścianek: oszczędność miejsca w korytkach kablowych i puszkach, szczególnie ważna przy gęstym okablowaniu.
• Giętka konstrukcja i żyły w kolorach: ułatwia prowadzenie i identyfikację przy montażu, zwłaszcza w nieruchomych lub sporadycznie ruchomych aplikacjach bez obciążeń rozciągających.

Zgodność z Normami

Przewód spełnia wymagania europejskiej dyrektywy budowlanej 305/2011 (CPR) w zakresie klasyfikacji właściwości przeciwpożarowych – szczegółowy wybór numeru artykułu zgodnego z CPR dostępny na stronie LAPP. Produkt oznaczony jest znakiem CE i przeznaczony do stosowania zgodnie z zasadami dobrej praktyki inżynierskiej oraz normami serii EN 50525 i IEC 60227 (ogólne wymagania dla przewodów PVC).

Zastosowanie

Przewód ÖLFLEX CLASSIC 100 CY dedykowany jest do okablowania sterowniczego w maszynach, instalacjach przemysłowych i systemach automatyki. Dzięki ekranowaniu idealnie nadaje się do transmisji sygnałów w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.

• Okablowanie szaf sterowniczych i pulpitów operatorskich – połączenia między przekaźnikami, stycznikami, PLC oraz czujnikami.
• Wewnątrzmaszynowe obwody sygnałowe i sterownicze przy średnich obciążeniach mechanicznych.
• Połączenia międzyzakładowe w suchych i wilgotnych pomieszczeniach produkcyjnych (hale, magazyny).
• Instalacje, w których wymagana jest ochrona przed zakłóceniami EMI – np. w pobliżu silników, falowników lub transformatorów.

Wskazówki Montażowe

Montaż oraz podłączenie przewodu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Podczas układania należy przestrzegać minimalnych promieni gięcia podanych w dokumentacji technicznej producenta (dla konstrukcji giętkiej – typowo 10–15 × średnica zewnętrzna). Unikać ostrych krawędzi i przeciążeń mechanicznych. Przekrój żył 0,75 mm² dobierać do prądu obciążenia zgodnie z normą DIN VDE 0298-4. Przewód nadaje się do układania nieruchomego oraz sporadycznie ruchomego bez obciążeń rozciągających.

FAQ

• Czy przewód nadaje się do pracy w środowisku olejowym? Płaszcz PVC ma ograniczoną odporność na oleje, dlatego przewód nie jest zalecany do ciągłego kontaktu z olejami mineralnymi. W środowiskach wymagających pełnej odporności olejowej należy wybrać wykonanie z powłoką PUR.
• Jakie jest napięcie próbne przewodu? Napięcie próbne wynosi 4000 V, co zapewnia wysoką wytrzymałość izolacji i bezpieczeństwo elektryczne w obwodach 300/500 V.
• Czy można stosować go na zewnątrz? Przewód przeznaczony jest do pomieszczeń suchych i wilgotnych. W przypadku instalacji zewnętrznych konieczna jest dodatkowa ochrona przed promieniowaniem UV i opadami – w takich zastosowaniach lepiej sprawdzą się kable z powłoką PE lub gumową.
