Przewód sterowniczy OLFLEX CLASSIC 100 CY 3G1,0 300/500V BĘBEN | 0035221 Lapp Kabel

Opis i Kluczowe Cechy

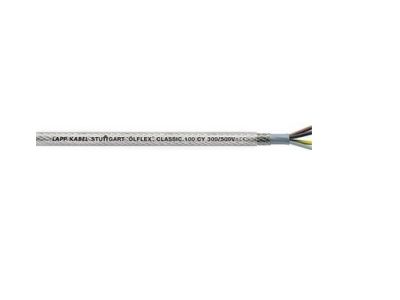

Przewód sterowniczy ÖLFLEX CLASSIC 100 CY firmy LAPP (symbol 0035221) to ekranowane, giętkie połączenie o konstrukcji 3 żył o przekroju 1 mm² (3G1,0). Zaprojektowany do napięcia znamionowego U0/U 300/500 V, zapewnia niezawodne przesyłanie sygnałów w obwodach sterowania maszyn i urządzeń przemysłowych. Dzięki miedzianemu oplotowi ekranującemu i płaszczowi z PVC łączy w sobie ochronę przed zakłóceniami elektromagnetycznymi z odpornością na środowisko pracy.

• Ekranowanie miedzianym oplotem o wysokim stopniu pokrycia: Skutecznie chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi (EMI) oraz ogranicza emisję zakłóceń do otoczenia.
• Napięcie próbne 4000 V: Gwarantuje wysokie bezpieczeństwo elektryczne i izolację nawet w wymagających aplikacjach.
• Gjętki i oszczędzający miejsce: Zmniejszona grubość ścianek oraz elastyczna konstrukcja ułatwiają układanie w ciasnych korytkach i listwach kablowych.
• Płaszcz PVC odporny na kwasy, zasady i ograniczoną odporność na oleje: Przedłuża żywotność przewodu w środowiskach przemysłowych z narażeniem na substancje chemiczne.
• Wytłaczany płaszcz wewnętrzny: Zwiększa mechaniczną odporność i stabilność ekranu, co przekłada się na dłuższą bezawaryjną pracę.

Zgodność z Normami

Przewód posiada klasyfikację właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR) – szczegółowy wybór numeru artykułu dostępny na stronie producenta. Produkcja odbywa się zgodnie z obowiązującymi normami europejskimi, a wyrób opatrzony jest certyfikatem CE.

Zastosowanie

ÖLFLEX CLASSIC 100 CY przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn oraz między zakładami produkcyjnymi. Sprawdza się zarówno w instalacjach nieruchomych, jak i przy sporadycznie ruchomych połączeniach bez obciążeń rozciągających.

• Okablowanie szaf sterowniczych, rozdzielnic i pulpitów operatorskich.
• Połączenia między czujnikami, siłownikami i sterownikami PLC w środowiskach o średnich obciążeniach mechanicznych.
• Instalacje w suchych i wilgotnych pomieszczeniach przemysłowych (przy zachowaniu odporności chemicznej).
• Zastosowania wymagające ochrony przed zakłóceniami elektromagnetycznymi – np. przy prowadzeniu przewodów sygnałowych obok kabli zasilających.

Wskazówki Montażowe

Montaż i podłączanie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Należy przestrzegać minimalnych promieni gięcia zgodnie z dokumentacją producenta oraz stosować odpowiednie końcówki i zaciski. Ekran należy uziemić jednostronnie lub obustronnie w zależności od wymagań kompatybilności elektromagnetycznej. Unikać mechanicznych uszkodzeń płaszcza i naciągu przewodu podczas układania.

FAQ

• Do czego służy ekranowanie w tym przewodzie? Miedziany oplot ekranujący chroni przesyłane sygnały przed zakłóceniami elektromagnetycznymi (EMI) z otoczenia oraz ogranicza emisję zakłóceń z samego przewodu, co jest kluczowe w przemysłowych obwodach sterowania.
• Jakie napięcie znamionowe i próbne ma przewód? Napięcie znamionowe U0/U wynosi 300/500 V, a napięcie próbne to 4000 V – zapewnia to wysoki margines bezpieczeństwa elektrycznego.
• Czy przewód nadaje się do częstego przemieszczania lub pracy w aplikacjach ruchomych? Przewód jest giętki i przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających. Nie jest przewodem przeznaczonym do pracy w ciągłym ruchu, np. w łańcuchach kablowych.
