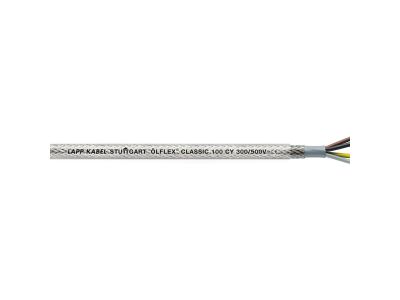

Przewód sterowniczy OLFLEX CLASSIC 100 CY 2x1,0 300/500V BĘBEN | 0035220 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy LAPP ÖLFLEX^® CLASSIC 100 CY o symbolu 0035220 to ekranowany, giętki przewód z żyłami 2×1,0 mm² przeznaczony do napięcia znamionowego U₀/U 300/500 V. Dostarczany jest na bębnie, co ułatwia transport i odwijanie na miejscu instalacji. Dzięki miedzianemu oplocie ekranującemu o wysokim stopniu pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMI), a wytłaczany płaszcz wewnętrzny oraz zmniejszona grubość ścianek łączą oszczędność miejsca z podwyższoną odpornością mechaniczną.

• Ekranowanie miedzianym oplotem: Chroni przesyłane sygnały sterownicze przed zakłóceniami elektromagnetycznymi, co jest kluczowe w maszynach i instalacjach przemysłowych.
• Napięcie próbne 4000 V: Gwarantuje wysokie bezpieczeństwo elektryczne i izolacyjność, potwierdzoną fabrycznymi testami.
• Odporność na kwasy i zasady oraz ograniczona odporność na oleje: Przewód zachowuje funkcjonalność w środowiskach o podwyższonej agresywności chemicznej.
• Wytłaczany płaszcz wewnętrzny: Zwiększa odporność mechaniczną oraz stabilność ekranu, co przekłada się na dłuższą żywotność w warunkach ruchu.
• Zmniejszona grubość ścianek izolacji: Pozwala na oszczędność miejsca w wiązkach kablowych i korytkach, ułatwiając prowadzenie.

Zgodność z Normami

Produkt spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych – szczegółowa klasa CPR jest przypisana do konkretnego numeru artykułu i dostępna na stronie producenta LAPP. Przewód posiada certyfikat CE oraz jest zgodny z ogólnymi normami europejskimi dotyczącymi przewodów sterowniczych z izolacją PVC.

Zastosowanie

Przewód ÖLFLEX^® CLASSIC 100 CY 2×1,0 mm² został zaprojektowany do średnich obciążeń mechanicznych i pracy w pomieszczeniach suchych oraz wilgotnych. Sprawdza się w połączeniach nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających.

• Okablowanie obwodów sterowniczych wewnątrz szaf i maszyn przemysłowych.
• Elastyczne połączenia między zakładami produkcyjnymi (tzw. przewody pomostowe).
• Instalacje w miejscach narażonych na działanie wilgoci, kwasów, zasad oraz ograniczony kontakt z olejami.
• Uniwersalne zastosowanie w automatyce do przesyłania sygnałów sterujących i pomiarowych.

Wskazówki Montażowe

Montaż i podłączanie przewodu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa (bezwzględne odłączenie napięcia przed pracą). Należy przestrzegać minimalnych promieni gięcia oraz sił rozciągających zgodnie z dokumentacją techniczną producenta. Końcówki przewodów powinny być odpowiednio zaizolowane i zabezpieczone tulejkami. Przekrój żył i parametry obciążenia muszą być dobrane do warunków pracy instalacji.

FAQ

• Czy przewód jest ekranowany? Tak, wyposażony w miedziany oplot ekranujący o wysokim stopniu pokrycia, zapewniający ochronę przed zakłóceniami elektromagnetycznymi.
• Jakie jest napięcie próbne? Napięcie próbne wynosi 4000 V, co gwarantuje wysoką wytrzymałość izolacji i bezpieczeństwo użytkowania.
• Czy przewód nadaje się do układania ruchomego? Tak, jest przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających – np. w wiązkach kablowych między elementami maszyn.
